交叉滚子轴承内齿

作者：发布时间：2016-02-01 浏览次数：3232

打印收藏关闭

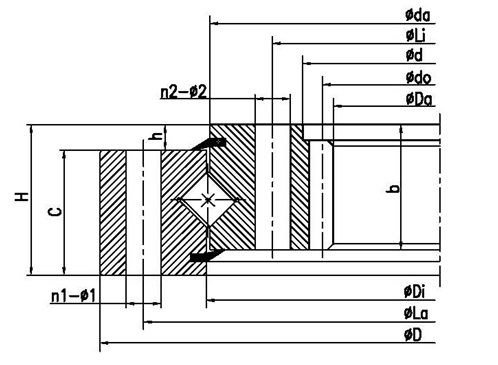

型号	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HNXI10/288	XI 120288N			216	340		38	324	252	20	20	9	9			34	5	34	33	289	287	4	56	224		340	12
HNXI15/400				304	475		55	448	352	16	16	13.5	13.5			46	9	46	46	402	398	4	77	308	-0.5	490	31
HNXI15/414	XSI 140414N			325	484		56	460	375	24	24	14	M12*20		350	40	11.5	44.5	44.5	415	411	5	67	335		520	31
HNXI10/420	XI 120420N			332	486		38	462	378	16	16	14	14			34	5	34	33	421	419	4	85	340		500	24
HNXI20/450				336	536		62	505	395	16	16	15.5	15.5			53	9	53	53	452	448	6	57	342	-0.5	760	48
HNXI15/450				345	531		55	500	400	16	16	15.5	15.5			46	9	46	46	452	448	5	70	350	-0.5	560	40
HNXI25/500Y		114.25.500.**		360	602		75	566	434	20	20	18	18		398	60	10	65	65	501	499	6	62	372	0.5	1040	80
HNXI25/500		113.25.500.**		365	602		75	566	434	20	20	18	18		398	60	10	65	65	501	499	5	74	370	0.5	1040	80
HNXI15/489	XI 160489N			384	562		45	538	440	40	40	14	14			40	5	40	40	490	488	6	66	396		710	35
HNXI20/489				385	562		60	538	440	30	30	φ13.5	φ13.5	560	418	43	10	50	50	490	487	6	66	396		1050	42.7
HNXI25/560		113.25.560.**		425	662		75	626	494	20	20	18	18		458	60	10	65	65	561.5	558.5	5	86	430	0.5	1160	90
HNXI25/560Y		114.25.560.**		426	662		75	626	494	20	21	18	18		458	60	10	65	65	561.5	558.5	6	112	672	0.5	1160	90
HNXI15/544	XSI 140544N			444	614		56	590	505	32	32	14	M12*20			44.5	11.5	44.5	44.5	545	541	6	76	456		680	43
HNXI20/560				444	646		62	615	505	20	20	15.5	15.5			53	9	53	53	562	558	6	75	450	-0.5	950	60
HNXI15/560				455	641		55	610	510	20	20	15.5	15.5			46	9	46	46	562	558	5	92	460	-0.5	680	49
HNXI20/573				457	665		60	630	517	28	28	φ17.5	φ17.5	660	485	45	10	50	50	575	571	6	77	462	0.5	1050	60
HNXI15/575	XI 140575N			462	657		45	625	525	16	16	18	18			38	7	38	38	576	574	6	79	474		830	45
HNXI25/630Y		114.25.630.**		488	732		75	696	564	24	24	18	18		528	60	10	65	65	631.5	628.5	8	62	496	0.5	1300	100
HNXI25/630		113.25.630.**		492	732		75	696	564	24	24	18	18		528	60	10	65	65	631.5	628.5	6	83	498	0.5	1300	100
HNXI20/630				496	722		62	687	573	20	20	17.5	17.5			53	9	53	53	632	625	8	63	504	-0.5	1100	75
HNXI20/635	XI 180635N			504	722		54	690	580	24	24	18	18			47	7	47	47	636	634	8	65	520		1040	65
HNXI15/630				516	717		55	682	578	20	20	17.5	17.5			46	9	46	46	632	628	6	87	522	-0.5	800	59
HNXI15/644	XSI 140644N			546	714		56	690	605	36	36	14	M12*20			44.5	11.5	44.5	44.5	645	641	6	93	558		800	50
HNXI30/713	XI 300713N			560	817		80	785	640	52	52	18	18			73	7	73	73	714	712	10	58	580		1980	130
HNXI25/710Y		114.25.710.**		568	812		75	776	644	24	24	18	18		608	60	10	65	65	711.5	708.5	8	72	576	0.5	1490	110
HNXI25/710		113.25.710.**		570	812		75	776	644	24	24	18	18		608	60	10	65	65	711.5	708.5	6	96	576	0.5	1490	110
HNXI20/710				576	802		62	767	653	24	24	17.5	17.5			53	9	53	53	712	708	8	73	584	-0.5	1280	84
HNXI20/720	XI 200720N			584	812		58	780	660	40	40	18	18			51	7	51	51	721	719	8	75	600		1420	80
HNXI30/800Y		114.28.800.**		630	922		82	878	722	30	30	22	22		678	65	10	72	72	801.5	798.5	10	64	640	0.5	1850	170
HNXI30/800		113.28.800.**		632	922		82	878	722	30	30	22	22		678	65	10	72	72	801.5	798.5	8	80	640	0.5	1850	170

	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HNXI25/770				634	871		70	833	707	36	36	φ17.5	φ17.5	870	670	55	10	60	60	772	768	8	80	648	0.5	2250	107
HNXI25/764				636	866		73	830	698	24	24	17.5	17.5			64	9	64	64	766	762	6	107	642	-0.5	1650	113
HNXI15/744	XSI 140744N			648	814		56	790	705	40	40	14	M12*20			44.5	11.5	44.5	44.5	745	741	6	110	660		930	58
HNXI15/743				649	816		56	790	705	40	40	φ14	M12	814		46	10	46	46	746.7	739.7	6	110	660		1050	57.1
HNXI30/802		2797/695G2		658	920		90	870	735	30	30	18	18		695	65	4	86	76	804	800	7	96	672		1610	175
HNXI35/880		2797/760G2		718.18	1000		95	956	800	24	24	20	20		760	70	15	80	82	882	878	8	91	728	0.35	2370	206
HNXI30/900Y		114.28.900.**		730	1022		82	978	822	30	30	22	22		778	65	10	72	72	901.5	898.5	10	74	740	0.5	2090	190
HNXI20/865	XI 180865N			736	952		54	920	810	20	20	18	18			47	7	47	47	866	864	8	94	752		1325	90
HNXI15/844	XSI 140844N			736	914		56	890	805	40	40	14	M12*20			44.5	11.5	44.5	44.5	845	841	8	94	752		1050	69
HNXI30/900		113.28.900.**		736	1022		82	978	822	30	30	22	22		778	65	10	72	72	901.5	898.5	8	93	744	0.5	2090	190
HNXI25/886				744	988		73	952	820	30	30	17.5	17.5			64	9	64	64	888	884	8	94	752	-0.5	1875	138
HNXI15/897	XI 140897N			776	976		54	944	850	32	32	18	18			47	16	47	38	898	896	8	99	792		1270	75
HNXI20/897				785.6	973		82	944	850	36	36	φ16	φ16	970	820	60	14	68	61	899	895	8	100	800		1200	110
HNXI20/955	XSI 20 0955N			810	1055		80	1015	894	30	30	22	M20*40			71	26	71	54	956	954	10	83	830		2030	148
HNXI30/1000Y		114.28.1000.**		816	1122		82	1078	922	36	36	22	22		878	65	10	72	72	1001.5	998.5	12	69	828	0.5	2330	210
HNXI30/1000		113.28.1000.**		820	1122		82	1078	922	36	36	22	22		878	65	10	72	72	1001.5	998.5	10	83	830	0.5	2330	210
HNXI40/1025		2797/870G2		828.8	1180		115	1125	920	18	18	26	26		870	90	15	100	100	1027	1023	8	105	840	0.3	2920	374
HNXI35/1020		2797/875G2		830.1	1170		95	1120	930	24	24	22	22		875	70	15	80	80	1022	1018	8	105	840	0.3	2760	297
HNXI15/944	XSI 140944N			840	1014		56	990	905	44	44	14	M12*20			44.5	11.5	44.5	44.5	945	941	8	107	856		1170	76
HNXI25/980				840	1082		73	1046	914	30	30	17.5	17.5			64	9	64	64	982	978	8	106	848	-0.5	2100	152
HNXI30/1090		2797/955G		908.8	1200		90	1160	1000	36	18	18	18		95	72	10	80	76	1092	1088	8	115	920	0.3	2540	245
HNXI30/1090Y		2797/955G2		908.8	1200		90	1160	1000	36	18	18	18		95	72	10	80	76	1092	1088	8	115	920	0.6	2540	245
HNXI20/1055	XSI 20 1055N			910	1155		80	1115	994	30	30	22	M20*40			71	26	71	54	1056	1054	10	93	930		2250	165
HNXI25/1077				920	1179		73	1143	1011	36	36	17.5	17.5			64	9	64	64	1079	1075	10	93	930	-0.5	2570	177
HNXI30/1128	XI 301128N			936	1258		86	1210	1045	36	36	26	26			76	10	76	76	1129	1127	12	80	960		2825	285
HNXI30/1120Y		114.28.1120.**		936	1242		82	1198	1042	36	36	22	22		998	65	10	72	72	1122	1118	12	79	948	0.5	2620	230
HNXI30/1120		113.28.1120.**		940	1242		82	1198	1042	36	36	22	22		998	65	10	72	72	1122	1118	10	95	950	0.5	2620	230
HNXI20/1100	XI 201100N			950	1200		70	1160	1040	30	30	22	22			60	26	60	44	1101	1099	10	97	970		2000	150
HNXI15/1087	XI 141087N			960	1166		65	1134	1040	40	40	18	18			55	24	55	41	1088	1086	10	98	980		1500	105
HNXI25/1120	XI 241120N			960	1228		73	1188	1052	40	40	22	22			63	10	63	63	1121	1119	10	98	980		2400	195

	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HNXI25/1120				960	1232		73	1188	1052	36	36	22	22			64	9	64	64	1122	1118	10	97	970	-0.5	2500	192
HNXI30/1077				961	1175		90	1134	1040	36	36	M16	M16	1165	1010	62	18	72	75	1078	1075	10	98	980		2650	183.5
HNXI30/1090Y1		2797/1010G2		962	1200		90	1160	1041	36	20	22	M20		1010	72	10	80	76	1092	1088	10	97	970	0.6	2540	199
HNXI30/1090Y2		2797/1010GK		962	1200		90	1160	1041	36	20	22	M20		1010	72	10	80	76	1092	1088	10	97	970	0.6	2540	199
HNXI20/1150	XI 221150N			984	1255		74	1215	1085	40	40	22	22			64	10	64	64	1151	1149	12	84	1008		2425	200
HNXI15/1094	XSI 141094N			984	1164		56	1140	1055	48	48	14	M12*20			44.5	11.5	44.5	44.5	1095	1091	8	125	1000		1360	91
HNXI20/1155	XSI 20 1155N			1010	1255		80	1215	1094	36	36	22	M20*40			71	26	71	54	1156	1154	10	103	1030		2460	180
HNXI25/1180				1020	1292		73	1248	1112	36	36	22	22			64	9	64	64	1182	1178	10	103	1030	-0.5	2650	202
HNXI30/1250Y		114.32.1250.**		1036	1390		91	1337	1163	40	40	26	26		1110	75	10	81	81	1252	1248	14	75	1050	0.5	3210	350
HNXI30/1250		113.32.1250.**		1044	1390		91	1337	1163	40	40	26	26		1110	75	10	81	81	1252	1248	12	88	1056	0.5	3210	350
HNXI25/1220	XI 261220N			1060	1330		78	1290	1150	48	48	22	22			68	10	68	68	1221	1219	10	108	1080		2650	230
HNXI25/1250				1090	1362		73	1318	1182	40	40	22	22			64	9	64	64	1252	1248	10	110	1100	-0.5	2850	213
HNXI20/1255	XSI 20 1255N			1110	1355		80	1315	1194	42	42	22	M20*40			71	26	71	54	1256	1254	10	113	1130		2687	195
HNXI30/1304	XI 301304N			1140	1416		86	1380	1228	76	76	20	20			76	10	76	76	1305	1303	10	116	1160		3240	280
HNXI25/1320				1140	14312		73	1388	1252	42	42	22	22			64	9	64	64	1322	1318	12	96	1152	-0.5	3000	240
HNXI40/1385	XI 401385N			1176	1528		110	1480	1290	56	56	26	26			100	10	100	100	1387	1383	12	100	1200		3450	490
HNXI30/1348	XI 301348N			1180	1465		86	1425	1270	60	60	22	22			76	10	76	76	1349	1347	10	120	1200		3340	300
HNXI30/1400		113.32.1400.**		1188	1540		91	1487	1313	40	40	26	26		1260	75	10	81	81	1402	1398	12	100	1200	0.5	3580	400
HNXI30/1400Y		114.32.1400.**		1190	1540		91	1487	1313	40	40	26	26		1260	75	10	81	81	1402	1398	14	86	1204	0.5	3580	400
HNXI30/1400Y1				1200	1534		80	1482	1318	36	36	26	26			71	9	71	71	1402	1398	12	101	1212	-0.5	3400	330
HNXI20/1355	XSI 20 1355N			1210	1455		80	1415	1294	42	42	22	M20*40			71	26	71	54	1356	1354	10	123	1230		2936	212
HNXI40/1430		2797/1278G2		1221.14	1595		120	1535	1335	36	36	26	26		1278	90	14	106	106	1432	1428	12	103	1236	0.35	3980	585
HNXI30/1500	XI 301500N			1308	1630		86	1582	1418	48	48	26	26			76	10	76	76	1501	1499	12	111	1332		3710	380
HNXI30/1500Y				1308	1634		80	1582	1418	40	40	26	26			71	9	71	71	1502	1498	12	110	1320	-0.5	3690	343
HNXI20/1455	XSI 20 1455N			1310	1555		80	1515	1394	48	48	22	M20*40			71	26	71	54	1456	1454	10	133	1330		3060	227
HNXI40/1560		2792/1400G2K		1330	1715		110	1660	1460	40	40	26	M24		1400	90	15	95	95	1562	1558	10	135	1350		5970	587
HNXI30/1600Y		114.32.1600.**		1376	1740		91	1687	1513	45	45	26	26		1460	75	10	81	81	1602	1598	16	87	1392	0.5	4120	440
HNXI30/1600Y1				1386	1734		80	1682	1518	40	40	26	26			71	9	71	71	1602	1598	14	100	1400	-0.5	3900	391
HNXI30/1600		113.32.1600.**		1386	1740		91	1687	1513	45	45	26	26		1460	75	10	81	81	1602	1598	14	100	1400	0.5	4120	440
HNXI35/1615	XI 341615N			1416	1753		95	1705	1525	64	64	26	26			85	10	85	85	1616	1614	12	120	1440		4300	470

	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HNXI35/1700				1456	1871		100	1805	1595	32	32	33	33			90	10	90	90	1702	1698	14	105	1470	-0.5	5350	636
HNXI30/1700	XI 301700N			1498	1830		92	1782	1618	56	56	26	26			82	16	82	76	1701	1699	14	109	1526		4250	450
HNXI30/1700Y				1498	1834		80	1782	1618	44	44	26	26			71	9	71	71	1702	1698	14	108	1512	-0.5	4200	398
HNXI35/1800				1554	1971		100	1905	1695	36	36	33	33			90	10	90	90	1802	1798	14	112	1568	-0.5	5700	675
HNXI35/1785	XI 341785N			1568	1923		95	1875	1695	72	72	26	26			85	10	85	85	1786	1784	14	114	1596		4800	550
HNXI30/1800		113.32.1800.**		1568	1940		91	1887	1713	45	45	26	26		1660	75	10	81	81	1802	1798	14	113	1582	0.5	4600	500
HNXI30/1800Y		114.32.1800.**		1568	1940		91	1887	1713	45	45	26	26		1660	75	10	81	81	1802	1798	16	99	1584	0.5	4600	500
HNXI45/1830		113.45.1830.11		1610	2002		156	1940	1720	54	54	26	26		1665	100	28	128	128	1833	1827	12	135	1620	0.5	5710	912
HNXI40/1865	XI 401865N			1616	2024		108	1970	1760	68	68	30	30			98	10	98	98	1867	1863	16	103	1648		5900	750
HNXI35/1900				1652	2071		100	2005	1795	36	36	33	33			90	10	90	90	1902	1898	14	119	1666	-0.5	6050	720
HNXI40/1945	XI 401945N			1722	2088		110	2040	1850	48	48	26	26			100	10	100	100	1947	1943	14	125	1750		6200	740
HNXI40/2000		113.40.2000.**		1728	2178		112	2110	1891	48	48	30	30		1825	90	12	100	100	2002	1998	16	109	1744	0.5	6860	900
HNXI40/2000Y		114.40.2000.**		1728	2178		112	2110	1891	48	48	33	33		1825	90	12	100	100	2002	1998	18	97	1746	0.5	6860	900
HNXI20/1905	XI 201905N			1740	2010		82	1970	1840	48	48	22	22			72	28	72	54	1906	1904	12	147	1764		3450	340
HNXI40/2000Y1				1744	2176		108	2110	1890	42	42	33	33			98	10	98	98	2003	1997	16	110	1760	-0.5	7350	832
HNXI40/2026	XI 402026N			1764	2184		122	2130	1921	72	72	30	30			108	20	108	102	2028	2024	18	100	1800		6500	900
HNXI35/2000				1764	2171		100	2105	1895	40	40	33	33			90	10	90	90	2002	1998	14	127	1778	-0.5	6290	731
HNXI40/2128				1872	2304		108	2238	2018	48	48	33	33			98	10	98	98	2131	2125	16	118	1888	-0.5	7800	882
HNXI50/2210		2792/2000G2		1913.5	2420		160	2350	2070	48	48	33	M30		2000	120	20	140	140	2213	2207	14	138	1932	0.3	10840	1607
HNXI45/2180	XI 452180N			1920	2355		127	2295	2065	64	64	33	33			113	14	113	113	2182	2178	16	122	1952		7600	1090
HNXI40/2240Y		114.40.2240.**		1980	2418		112	2350	2131	48	48	33	33		2065	90	12	100	100	2242.5	2237.5	18	111	1998	0.5	7640	1000
HNXI40/2240				1984	2416		108	2350	2130	48	48	33	33			98	10	98	98	2243	2237	16	125	2000	-0.5	8300	932
HNXI40/2240Y		113.40.2240.**		1984	2418		112	2350	2131	48	48	33	33		2065	90	12	100	100	2242.5	2237.5	16	125	2000	0.5	7640	1000
HNXI30/2280	XI 302280N			2072	2413		110	2365	2195	84	84	26	26			80	30	96	80	2281	2279	14	150	2100		5900	760
HNXI40/2368				2112	2544		108	2478	2258	56	56	33	33			98	10	98	98	2371	2365	16	133	2128	-0.5	8750	980
HNXI50/2460		2792/2240G		2154.5	2670		160	2600	2320	54	54	35	M36		2240	120	20	140	140	2463	2457	16	136	2176	0.3	14410	1798
HNXI70/2540		3-940G		2162.75	2800		208	2710	2390	42	48	38	M36		2300	175	18	190	180	2545	2535	20	110	2200		17430	2756
HNXI50/2500				2200	2691		130	2625	2375	60	60	33	33			120	10	120	120	2503	2497	20	111	2220	-0.5	11700	1423
HNXI40/2500Y

	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HNXI35/2540	XI 342540N			2286	2700		118	2640	2440	64	64	33	33			104	29	104	89	2541	2539	18	129	2322		6750	1040
HNXI45/2600	XI 452600N			2336	2775		127	2715	2485	76	76	33	33			113	14	113	113	2602	2598	16	148	2368		8850	1330
HNXI50/2660				2360	2851		130	2785	2535	64	64	33	33			120	10	120	120	2663	2657	20	119	2380	-0.5	12500	1515
HNXI45/2240				2423	1962		119	2357	2123	48	48	33	33			109	10	109	109	2243	2237	18	110	1980	-0.5	9250	1100
HNXI25/2686	XI 262686N			2480	2800		114	2760	2615	108	108	22	22			100	42	100	72	2687	2685	20	126	2520		5800	740
07-2810-09				2499	3020		158	2950	2670	50	50	φ34	M30	3013	2610	147	10	148	140	2809	2808	22	114	2508	0.6	17000	2240
HNXI50/2800				2500	2691		130	2925	2675	72	72	33	33			120	10	120	120	2803	2797	20	126	2520	-0.5	13000	1588
HNXI40/2800		113.40.2800.**		2520	2978		112	2910	2691	56	56	33	33		2625	90	12	100	100	2802.5	2797.5	18	141	2538	0.5	9600	1250
HNXI40/2800Y		114.40.2800.**		2520	2978		112	2910	2691	56	56	33	33		2625	90	12	100	100	2802.5	2797.5	20	127	2540	0.5	9600	1250
HNXI45/2366				2549	2088		119	2483	2249	52	52	33	33			109	10	109	109	2369	2363	18	117	2106	-0.5	9500	1160
HNXI105/2998		2797/2680G		2592	3325		300	3242	2754	32	32	33	33		2680	180	30	270	270	3000	2996	16	164	2624		35870	6320
HNXI105/2998Y		2797/2680GY		2592	3325		300	3242	2754	48	48	33	33		2680	180	30	270	270	3000	2996	16	164	2624		35870	6320
HNXI105/2998Y1		2797/2680GK		2592	3325		300	3242	2754	32	32	33	33		2680	180	30	270	270	3000	2996	16	164	2624		30350	6641
HNXI40/2875	XI 402875N			2628	3040		118	2980	2775	72	72	33	33			104	16	104	102	2877	2873	18	148	2664		9350	1250
HNXI45/2510				2693	2232		119	2627	2393	56	56	33	33			109	10	109	109	2513	2507	18	125	2250	-0.5	9750	1231
HNXI50/3000				2700	3191		130	3125	2875	76	76	33	33			120	10	120	120	3003	2997	20	136	2720	-0.5	14500	1706
HNXI30/2980	XI 302980N			2796	3100		109	3060	2900	160	160	22	22			95	29	95	80	2981	2979	12	235	2820		7200	820
HNXI50/3150Y		114.50.3150.**		2816	3376		134	3286	3014	56	56	45	45		2922	110	12	122	122	3152.5	3147.5	22	129	2838	0.5	13800	2150
HNXI50/3150		113.50.3150.**		2820	3376		134	3286	3014	56	56	45	45		2922	110	12	122	122	3152.5	3147.5	20	142	2840	0.5	13800	2150
HNXI45/2654				2837	2376		119	2771	2537	60	60	33	33			109	10	109	109	2657	2651	18	133	2394	-0.5	1050	1302
HNXI45/3280	XI 453280N			3006	3455		127	3395	3165	96	96	33	33			113	14	113	113	3282	3278	18	169	3042		11550	1710
HNXI50/3383	XI 503383N			3100	3565		138	3505	3260	116	116	33	33			124	14	124	124	3385	3381	20	157	3140		14400	1970
HNXI35/3403	XI 343403N			3168	3560		110	3500	3305	80	80	33	33			96	21	96	89	3404	3402	16	200	3200		9100	1290
HNXI50/3500	XI 503500N			3200	3690		138	3630	3370	124	124	33	33			124	14	124	124	3502	3498	20	162	3240		14100	2170
HNXI70/3070		3-943G2		3206.368	3850		200	3720	3420	60	60	45	45		3322	158	20	180	180	3572	3568	22	147	3234	0.35	18060	4520
HNXI50/3550Y		113.50.3550.**		3212	3776		134	3686	3414	56	56	45	45		3322	110	12	122	122	3552.5	3547.5	22	147	3234	0.5	15700	2470
HNXI50/3550		114.50.3550.**		3220	3776		134	3686	3414	56	56	45	45		3322	110	12	122	122	3552.5	3547.5	20	162	3240	0.5	15700	2470
HNXI50/3720	XI 503720N			3420	3910		138	3850	3590	132	132	33	33			124	14	124	124	3722	3718	20	173	3460		15000	2310
HNXI50/3820	XI 503820N			3520	4010		138	3950	3690	136	136	33	33			124	14	124	124	3822	3818	20	178	3560		15400	2370
HNXI50/4000Y		114.50.4000.**		3650	4226		134	4136	3864	60	60	45	45		3772	110	12	122	122	4002.5	3997.5	25	147	3675	0.5	17600	2800

	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HNXI50/4000		113.50.4000.**		3652	4226		134	4136	3864	60	60	45	45		3772	110	12	122	122	4002.5	3997.5	22	167	3674	0.5	17600	2800
HNXI60/4035	XI 604035N			3720	4234		160	4174	3896	144	144	33	33			146	14	146	146	4038	4032	20	188	3760		17600	3100
HNXI50/4500Y		114.50.4500.**		4150	4726		134	4636	4364	60	60	45	45		4272	110	12	122	122	4502.5	4497.5	25	167	4175	0.5	19800	3100
HNXI50/4500		113.50.4500.**		4158	4726		134	4636	4364	60	60	45	45		4272	110	12	122	122	4502.5	4497.5	22	190	4180	0.5	19800	3100

本文是【http://www.hnbearings.com 洛阳华纳精密轴承科技有限公司】原创，转载时请务必以链接形式注明作者和出处

上一篇：交叉滚子轴承外齿

下一篇：交叉滚子无齿
