交叉滚子无齿

作者：发布时间：2016-02-01 浏览次数：3812

打印收藏关闭

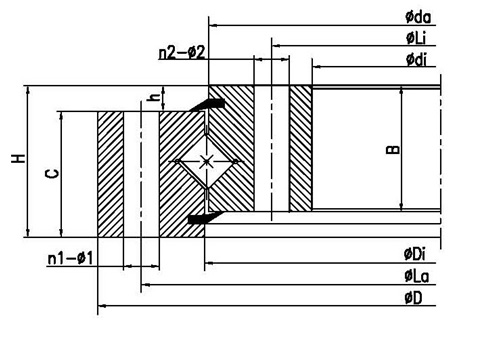

	INA 型号	LYC 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
	INA 型号	LYC 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
	XU 120179			234	124.5	35	214	144.5	12	12	11	11				5	30	30	180	178					210	7
	XU 160220			302	138	46	270	170	10	10	18	18				5	41	41	221	219					320	16
	XU120222			300	140	36	270	170	12	12	M16	φ18				6	30	30	220	218					280	10.8
HNX350				350	190	52	320	220	4	4	M10	M10				8	44	44	271.5	268.5					340	22.3
	XU 160260			326	191	46	305	215	20	20	14	14				5	41	41	261	259					380	15
HNX311.15				311.15	215.9	25.4	295.275	231.775	12	12	φ11	φ11					25.4	25.4	264.6	263.4					195	6.7
HNX401				401	233	40	380	260	8	8	M12	M12					30.5	31.5	318	316					200	10.5
	XU 180380			485	275	55	453	307	16	16	φ18	φ18				5	50	50	381.5	378.5					625	45.5
HNX550		79764		550	320	85	515	365	12	8	17	18				10	75	75	442	438					8820	85.6
	XU 180412			501	324	55	469	356	18	18	18	18				5	50	50	413	411					625	40
	XU 180405			747	336	46	450	360	30	30	14	14				5	41	41	406	404					600	25
	XU 180433			522	344	55	490	376	20	20	18	18				5	50	50	434	432					660	42
	XSU 140414			484	344	56	460	368	24	24	14	14				11.5	44.5	44.5	415	413					520	28
	XU 220460			568	356	64	524	396	18	18	22	22				5	59	59	461	459					962	64
HNX589.5				589.5	378	75	540	410	18	18	φ18	φ18		384		17	58	60	476.5	473.5					980	71.8
HNX589				589	383	75	540	410	36	35	φ16	φ16	565	384		12	63	60	476.5	473.5					1180	64.8
	XU 300515			646	384	86	598	432	18	18	26	26				7	79	79	516	514					1300	115
	XU 180475			562	388	55	530	420	20	20	18	18				5	50	50	476	474					725	46
HNX602		110.25.500.**		602	398	75	566	434	20	20	18	18				10	65	65	501	499					1040	80
	XU 240545			655	435	79	615	475	24	24	22	22				7	72	72	546	544					1150	94
HNX662		110.25.560.**		662	458	75	626	494	20	20	18	18				10	65	65	561.5	558.5					1160	90
	XU 220574			680	468	68	640	508	20	20	22	22				7	61	61	575	573					1212	82
	XU 300586			704	468	86	664	508	36	36	22	22				7	79	79	587	585					1475	115
	XSU 140544			614	474	56	590	498	32	32	14	14				11.5	44.5	44.5	545	543					680	38
HNX732		110.25.630.**		732	528	75	696	564	24	24	18	18				10	65	65	631.5	628.5					1300	100
	XU 280680			795	565	79	755	605	30	30	22	22				7	72	72	681	679					1525	120
	XSU 140644			714	574	56	690	598	36	36	14	14				11.5	44.5	44.5	645	643					800	44
HNX900		797/600G2		900	600	125	848	690	30	29	26	M24				20	105	105	754	750					2800	246
HNX812		110.25.710.**		812	608	75	776	644	24	24	18	18				10	65	65	711.5	708.5					1490	110
	XU 300785			900	670	86	860	710	36	36	22	22				7	79	79	786	784					2050	155

INA 型号	LYC 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
INA 型号	LYC 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
	797/670		907	670	85	870	730	12	8	M16	18				10	75	75	812	808					1650	170
XSU 140744			814	674	56	790	698	40	40	14	14				11.5	44.5	44.5	745	743					930	52
	110.28.800.**		922	678	82	878	722	30	30	22	22				10	72	72	801.5	798.5					1850	170
	797/700G		1000	700	140	940	770	24	24	M20	22				20	130	130	882	879					2540	370
XU 260823			933	713	79	893	753	36	36	22	22				7	72	72	824	822					1800	140
			979	717	100	893	753	36	35	φ22	φ22	932	718		18	82	79	825	821						202
XSU 140844			914	774	56	890	798	40	40	14	14				11.5	44.5	44.5	845	843					1050	60
	110.28.900.**		1022	778	82	978	822	30	30	22	22				10	72	72	901.5	898.5					2090	190
XU 160897			976	818	50	944	850	36	36	18	18				7	43	43	898	896					1300	67
			1150	835	130	1100	895	24	24	φ22	φ22		855		10	120	105	1006.5	1003.5					6800	398
	797/845G2		1150	845	130	1100	895	24	24	22	22				10	105	120	1030	1024					4010	393
XSU 20 0955			1055	855	63	1015	895	30	30	22	22				9	54	54	956	954					2030	115
XU 260980			1090	870	79	1050	910	44	44	22	22				7	72	72	981	979					2250	165
	797/870G		1180	870	115	1125	920	18	18	28	28				15	100	100	1027	1023					2920	355
	797/845G2		1180	870	115	1125	920	18	18	28	28				15	100	100	1027	1023					2320	355
	797/870G		1180	870	115	1125	920	18	18	28	28				15	100	100	1027	1023					3200	356
XSU 140944			1014	874	56	990	898	44	44	14	14				11.5	44.5	44.5	945	943					1170	67
	110.28.1000.**		1122	878	82	1078	922	36	36	22	22				10	72	72	1001.5	998.5					2330	210
			1117.6	901.7	82.55	1086	938	4	4	M16	M16					82.55	82.55	1012	1008					2800	227.8
XSU 20 1055			1155	955	63	1115	995	30	30	22	22				9	54	54	1056	1054					2250	128
	797/870K		1200	962	90										10	76	80	1092	1088					2540	224
XU 301117			1238	995	101	1198	1035	60	60	22	22				10	91	91	1118	1116					3050	265
	110.28.1120.**		1242	998	82	1198	1042	36	36	22	22				10	72	72	1122	1118					2620	230
	797/870G2K1		1270	1000	100	1220	1050	36	36	19	19				15	85	85	1138	1132					3330	303
	797/962G2		1270	1000	100	1220	1050	36	36	19	19				15	85	85	1138	1132					3330	303
	792/1000G2		1270	1000	100	1220	1050	36	36	19	19				15	85	85	1138	1132					3330	303
	792/1000G2K		1270	1000	100	1220	1050	36	36	19	19				15	85	85	1138	1132					3330	303
XSU 141094			1164	1024	56	1140	1048	48	48	14	14				11.5	44.5	44.5	1095	1093					1360	77
XSU 20 1155			1255	1055	63	1215	1095	36	36	22	22				9	54	54	1156	1154					2460	140
XU 161125			1194	1056	56	1170	1080	80	80	14	14				10	46	46	1126	1124					1650	71

INA 型号	LYC 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
INA 型号	LYC 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
	797/1060G2		1400	1060	120											120	120	1252	1248					4290	596
XU 301213			1330	1095	92	1290	1135	56	56	22	22				10	82	82	1214	1212					3250	255
XU 401250			1398	1102	128	1350	1150	60	60	26	26				10	118	118	1252	1248					4100	470
	110.32.1250.**		1390	1110	91	1337	1163	40	40	26	26				10	81	81	1252	1248					3210	350
XU 161233			1342	1146	56	1302	1186	30	30	22	22				10	46	46	1245	1243					1850	125
XU 161220			1290	1150	56	1266	1176	84	84	14	14				10	46	46	1221	1219					1800	85
XSU 20 1255			1355	1155	63	1315	1195	42	42	22	22				9	54	54	1256	1254					2687	151
	797/1200G2		1520	1200	90											90	90	1364	1356					4090	504
XU 401390			1554	1226	128	1500	1280	48	48	30	30				10	118	118	1392	1388					4600	590
XU 261350			1462	1238	85	1422	1278	56	56	22	22				10	75	75	1351	1349					2950	235
	792/1250G2		1700	1250	155	1650	1330	24	24	26	26				10	140	145	1450	1446					6020	1103
	797/1250G2		1608	1250	148	1512	1297	16	16	25	25				26	128	128	1407	1403					5950	743
	797/1250G2K		1608	1250	148	1512	1297	16	16	25	25				26	128	128	1407	1403					5950	717
XSU 20 1355			1455	1255	63	1415	1295	42	42	22	22				9	54	54	1356	1354					2936	164
	110.32.1600.**		1540	1260	91	1487	1313	40	40	26	26				10	81	81	1402	1398					3580	400
	797/1278G2K		1660	1278	120	1535	1335	18	18	26	26				15	105	105	1432	1428					4270	589
	797/1320G2		1715	1320	134													1509	1503					6070	958
XU 341472			1600	1340	110	1560	1384	52	52	22	22				10	100	100	1473	1471					4100	420
XSU 20 1455			1555	1355	63	1515	1395	48	48	22	22				9	54	54	1456	1454					3060	175
	797/1370G		1840	1370	160	1770	1430	30	24	28	28				10	140	150	1602	1598					9970	1213
	797/1380G2		1700	1380	145	1650	1440	24	24	27	27				5	140	140	1574	1568					4610	746
	3-944G2		1680	1412	170		1460		24		18				25	120	145	1548	1544					6170	725
	3-944G2K		1680	1412	170		1460		24		18				25	120	145	1548	1544					5760	723
	3-944G2K1		1680	1412	185		1460		24		18				25	120	145	1548	1544					5760	759
XU 301578			1725	1431	101	1671	1485	44	44	30	30				10	91	91	1579	1577					4100	460
	110.32.1600.**		1740	1460	91	1687	1513	45	45	26	26				10	81	81	1602	1598					4120	440
	797/1600G		2140	1600	145	1940	1710	48	48	26	26				10	135	175	1832	1828					8960	1357
	110.32.1800.**		1940	1660	91	1887	1713	45	45	26	26				10	81	81	1802	1798					4600	500
XU 201820			1926	1714	65	1886	1754	40	40	22	22				10	55	55	1821	1819					3126	240
	797/1776G2		2210	1776	150	2105	1840	36	36	26	26				15	135	135	1972	1968					11130	1244

INA 型号	LYC 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
INA 型号	LYC 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
	110.40.2000		2178	1825	112	2110	1891	48	48	φ33	φ33				12	100	100	2003	1997					7200	781
	110.40.2000.**		2178	1825	112	2110	1891	48	48	30	30				12	100	100	2002	1998					6860	900
	110.40.2240.**		2178	1825	112	2110	1891	48	48	33	33				12	100	100	1995	1991					6350	767
XU 181932			2032	1832	65	1992	1872	52	52	22	22				10	55	55	1933	1931					2813	235
	797/1860G2		2320	1860	151	2245	1980	42	42	33	33				10	150	141	2117	2113					8900	1772
XU 302000			2116	1884	100	2076	1924	92	92	22	22				14	86	86	2002	1998					5000	430
	797/1916G2		2320	1916	150	2245	1980	42	42	34	34				20	130	130	2117	2113					11950	1214
	110.40.2240.**		2418	2065	112	2350	2131	48	48	33	33				12	100	100	2242.5	2237.5					7640	1000
	797/2190G		2860	2190	300	2800	2270	36	36	32	32				40	260	260	2550	2530					30350	4797
XU 202300			2400	2200	73	2360	2240	60	60	22	22				14	59	59	2301	2299					4070	300
	110.40.2500.**		2678	2325	112	2610	2391	56	56	33	33				12	100	100	2502.5	2497.5					7970	876
	797/2500G2		2980	2500	180	2910	2590	48	48	33	33				10	170	170	2743	2739					17600	2913
			3116	2600	164	2950	2670	50	50	φ34	φ34		2607		22	142	148	2812.5	2807.5					16450	2468
	110.40.2800.**		2978	2625	112	2910	2691	56	56	33	33				12	100	100	2802.5	2797.5					9600	1250
XU 222900			3005	2795	82	2965	2835	100	100	22	22				14	68	68	2901	2899					5940	460
	792/2800G		3310	2800	190	3220	2890	60	60	39	39				25	165	165	3060	3050					21170	2864
XU 603154			3403	2905	172	3313	2995	64	64	48	48				14	158	158	3157	3151					14063	2740
	110.50.3150.**		3376	2922	134	3286	3014	56	56	45	45				12	122	122	3152.5	3147.5					13800	2150
	110.50.3550.**		3776	3322	134	3686	3414	56	56	45	45				12	122	122	3552.5	3547.5					15700	2470
	110.50.4000.**		4226	3772	134	4136	3864	60	60	45	45				12	122	122	4002.5	3997.5					17600	2800
	110.50.4500.**		4726	4272	134	4636	4364	60	60	45	45				12	122	122	4502.5	4497.5					19800	3100
