交叉滚子轴承外齿

作者：发布时间：2016-02-01 浏览次数：4520

打印收藏关闭

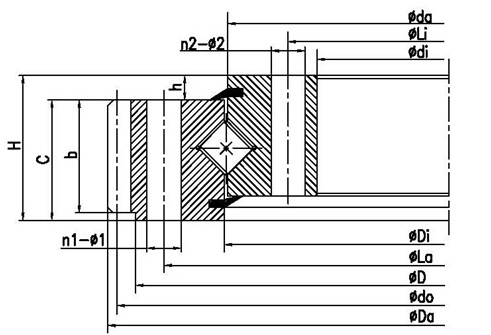

	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	动	重量(KG)
HNXA261				261		100	70.5	210	132	12	12	M10	φ11	236	105	39	25.5	45	60.5	166	164	4.5	56	252		230	13.7
	XA 120235N			318.8		171	40	275	195	12	12	13	13			35	5	35	35	238	236	4	78	312		280	13
HNXA403.5				403.5		215	90	358	245	20	19	M16	φ17	382.5		40	8	82	82	312	308	4.5	88	396		1000	49.2
	XA 180307N			408.4		235	55	358	259	24	24	13	13			50	5	50	50	310	308	5	80	400		450	29
HNXA535				535		305	75	466	336	18	17	φ20	φ20	495	306	55	12	63	63	402	398	8	65	520		1150	58.1
HNXA495.2				495.2		325	55	448	352	16	16	13.5	13.5			46	9	46	46	402	398	4	121	484	0.5	490	33
	XA 160407N			503.3		335	50	455	359	30	30	13	13			45	5	45	45	408	406	5	99	495		600	33
	XSA140414N			503.3		344	56	455	368	20	24	M12	φ14	480	344	40	11.5	44.5	44.5	415	413	5	99	495		520	31.4
HNXA562.8				562.8		364	62	505	395	16	16	15.5	15.5			53	9	53	53	452	448	6	91	546	0.5	760	49
HNXA554				554		369	55	500	400	16	16	15.5	15.5			46	9	46	46	452	448	5	108	540	0.5	560	41
HNXA595				595		382	85	540	410	36	35	φ17	φ17	565		60	15	70	70	480	476	5	117	585		950	70.2
	XA 260475N			598.2		382	65	540	410	36	36	16	16			60	5	60	60	476	474	6	98	588		1060	64
HNXA588				588		383	75	540	410	36	36	φ16	φ16	565	384	50	12	63	60	476.5	473.5	5	116	580			64.4
HNXA654				654		390	85	582	432	30	29	φ22	φ22	610	392	60	12	73	73	510	506	8	80	640		1600	98
		111.25.500.**		630		398	75	566	434	20	20	18	18	602		60	10	65	65	501	499	5	123	615	0.5	1040	80
		112.25.500.**		630		398	75	566	434	20	20	18	18	602		60	10	65	65	501	499	6	120	720	0.5	1040	80
		111.25.560.**		690		458	75	626	494	20	20	18	18	662		60	10	65	65	561.5	558.5	5	135	675	0.5	1160	90
		112.25.560.**		690		458	75	626	494	20	21	18	18	662		60	10	65	65	561.5	558.5	6	112	672	0.5	1160	90
	XA 280560N			708		464	87	628	492	56	56	16	16			80	7	80	80	561	559	10	69	690		1245	110
HNXA708				708		470	83	640	508	36	35	φ17	φ17		471	70	13	70	70	577	572	10	69	690	0.03	1800	103
	XA 140540N			640.3		471	48	585	495	40	40	13	13			41	7	41	41	541	539	6	105	630		770	39
	XSA140544N			640.3		474	56	585	498	28	32	M12	φ14		474	44.5	11.5	44.5	44.5	545	543	6	105	630		680	42
HNXA676.8				676.8		474	62	615	505	20	20	15.5	15.5			53	9	53	53	562	558	6	110	660	0.5	950	62
HNXA700				700		477	77	640	508	36	35	φ18	φ18	670	480	60	13	64	64	576	572	6	114	690	0.5	1125	83.4
HNXA664				664		479	55	610	510	20	20	15.5	15.5			46	9	46	46	562	558	5	130	650	0.5	680	50
	XA 160596N			712.3		510	55	650	542	24	24	18	18			48	7	48	48	595	597	6	117	702		880	63
HNXA774		111.25.630.**		774		528	75	696	564	24	24	18	18	732		60	10	65	65	631.5	628.5	6	126	756	0.5	1300	100
HNXA776		112.25.630.**		776		528	75	696	564	24	24	18	18	732		60	10	65	65	631.5	628.5	8	94	752	0.5	1300	100
HNXA758.4				758.4		538	62	687	573	20	20	17.5	17.5			53	9	53	53	632	625	8	92	736	0.5	1100	76
HNXA742.8				742.8		543	55	682	578	20	20	17.5	17.5			46	9	46	46	632	628	6	121	726	0.5	800	61

	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	动	重量(KG)
	XA 140640N			742.3		571	50	685	595	44	44	13	13			43	7	43	43	641	639	6	122	732		910	50
	XSA140644N			742.3		574	56	685	598	32	36	M12	φ14		574	44.5	11.5	44.5	44.5	645	643	6	122	732		520	50.1
	XA 240685N			830.1		577	68	753	617	24	24	22	22			61	7	61	61	686	684	8	102	816		1380	115
HNXA852		111.25.710.**		852		608	75	776	644	24	24	18	18	812		60	10	65	65	711.5	708.5	6	139	734	0.5	1490	110
HNXA856		112.25.710.**		856		608	75	776	644	24	24	18	18	812		60	10	65	65	711.5	708.5	8	104	832	0.5	1490	110
HNXA838.4				838.4		618	62	767	653	24	24	17.5	17.5			53	9	53	53	712	708	8	102	816	0.5	1280	85
	XA 200720N			844.3		630	59	780	662	30	30	18	18			52	7	52	52	721	719	6	139	834		1180	87
HNXA892.8				892.8		662	73	830	698	24	24	17.5	17.5			64	9	64	64	766	762	6	146	876	-0.5	1650	113
	XA 140753N			862.3		674	50	800	706	28	28	18	18			43	7	43	43	754	752	6	142	852		1060	65
	XSA 140744N			838.1		674	56	785	698	36	40	M20*20	14			44.5	11.5	44.5	44.5	747	743	6	138	828		930	59
HNXA968		111.28.800.**		968		678	82	878	722	30	30	22	22	922		65	10	72	72	801.5	798.5	8	118	944	0.5	1850	170
HNXA970		112.28.800.**		970		678	82	878	722	30	30	22	22	922		65	10	72	72	801.5	798.5	10	94	940	0.5	1850	170
				979		717	100	893	753	36	35	φ22	φ22	932	718	65	18	82	79	825	821	10	94	962	1.1		188
HNXA940.1	XA 200818N			940.1		728	60	875	760	36	36	18	18			53	7	53	53	819	817	6	155	930		1460	100
	XA 280845N			1008		730	87	920	770	40	40	22	22			80	7	80	80	846	844	10	99	990		1830	200
	XSA 140844N			950.1		774	56	885	798	36	40	M20*20	14			44.5	11.5	44.5	44.5	847	843	8	117	936		1050	71
HNXA1064		111.28.900.**		1064		778	82	978	822	30	30	22	22	1022		65	10	72	72	901.5	898.5	8	130	1040	0.5	2090	190
HNXA1070		112.28.900.**		1070		778	82	978	822	30	30	22	22	1022		65	10	72	72	901.5	898.5	10	104	1040	0.5	2090	190
HNXA974				974		780	55	910	810	36	36	φ14	φ14		781	47	12	43	47	861.5	858.5	8	120	960		1750	78
HNXA1030.4				1030.4		784	73	952	820	30	30	17.5	17.5			64	9	64	64	888	884	8	126	1008	-0.5	1875	138
HNXA1038.1	XA 220895N			1038.1		790	68	960	830	32	32	22	22			61	7	61	61	896	894	8	128	1024		1860	145
HNXA1096	XSA 20 0955N			1096		855	80	1016	895	30	30	M20*40	22			71	9	54	71	956	954	9	120	1080		2030	154
HNXA1046.1	XSA140944N			1046.1		874	56	985	898	40	44	M12	φ14		874	44.5	11.5	44.5	44.5	945	943	8	129	1032		1340	75.5
HNXA1118.4				1118.4		878	73	1046	914	30	30	17.5	17.5			64	9	64	64	982	978	8	137	1096	-0.5	2100	152
HNXA1190		111.28.1000.**		1190		878	82	1078	922	36	36	22	22	1122		65	10	72	72	1001.5	998.5	10	116	1160	0.5	2330	210
HNXA1188		112.28.1000.**		1188		878	82	1078	922	36	36	22	22	1122		65	10	72	72	1001.5	998.5	12	96	1152	0.5	2330	210
	XA 280995N			1158		882	80	1068	922	40	40	22	22			73	7	73	73	996	994	10	114	1140		2550	210
	XA 220978N			1110.1		883	68	1040	915	52	52	18	18			61	7	61	61	971	969	8	137	1096		2100	140

	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	动	重量(KG)
		E1792/885K		1096		885	83	1032	925	16	16	M16	17.5	1056		62.5	12.5	75	70.5	988	986	8	135			1760	172
		1797/885G		1180		885	115	1115	935	16	16	18	18	1150		80	15	100	100	1027	1023	5	234			2920	330
	XA 140969N			1086.1		890	60	1015	922	36	36	18	18			53	7	53	53	970	968	8	134	1072		1400	105
	XSA 141094N			1198.1		924	56	1135	1048	44	48	M20*20	14			44.5	11.5	44.5	44.5	1097	1093	8	148	1184		1360	91
	XSA 20 1055N			1198		955	80	1116	995	30	30	M20*40	22			71	9	54	71	1056	1054	10	118	1180		2250	171
HNXA1228				1228		975	73	1143	1011	36	36	17.5	17.5			64	9	64	64	1079	1075	10	120	1200	-0.5	2570	177
	XA 341117N			1293.6		995	100	1198	1035	60	60	22	22			90	10	90	90	1118	1116	12	106	1272		3600	310
		111.28.1120.**		1300		998	82	1198	1042	36	36	22	22	1242		65	10	72	72	1122	1118	10	127	1270	0.5	2620	230
		112.28.1120.**		1308		998	82	1198	1042	36	36	22	22	1242		65	10	72	72	1122	1118	12	106	1272	0.5	2620	230
				1278		1008	73	1188	1052	36	36	22	22			64	9	64	64	1122	1118	10	125	1250	0.5	2500	195
	XSA 20 1155N			1298.6		1055	80	1216	1095	36	36	M20*40	22			71	9	54	71	1156	1154	10	128	1280		2460	186
HNXA1338				1338		1068	73	1248	1112	36	36	22	22			64	9	64	64	1182	1178	10	131	1310	0.5	2650	206
HNXA1476				1476		1084	110	1350	1150	40	40	φ26	φ26	1415	1085	77	10	100	91	1252	1248	10	144	1457.2	0.86	1550	482.2
	XA 301213N			1389.6		1095	92	1290	1135	56	56	22	22			82	10	82	82	1214	1212	12	114	1368		3800	300
		1797/1100G		1452		1100	115	1345	1160	24	18	21	21	1415		84	15	100	100	1027	1253	6	240			2700	497
		1798/1100G2		1477.28		1100	140	1352	1160	26	26	24	26	1400		90	21	126	119	1255	1260	14	104		-0.24	4300	642
		1798/1100G2K		1477.28		1100	145	1352	1160	26	26	24	26	1400		90	26	131	119	1264	1260	14	104		-0.24	4300	644
		111.32.1250.**		1452		1110	91	1337	1163	40	40	26	26	1390		75	10	81	81	1252	1248	12	118	1416	0.5	3210	350
		112.32.1250.**		1456		1110	91	1337	1163	40	40	26	26	1390		75	10	81	81	1252	1248	14	101	1414	0.5	3210	350
HNXA1408				1408		1138	73	1318	1182	40	40	22	22			64	9	64	64	1252	1248	10	138	1380	0.5	2850	216
	XSA 20 1255N			1398.6		1155	80	1316	1195	42	42	M20*40	22			71	9	54	71	1256	1254	10	138	1380		2687	201
HNXA1497.6				1497.6		1208	73	1388	1252	42	42	22	22			64	9	64	64	1322	1318	12	122	1464	0.5	3000	247
	XA 261320N			1485.6		1210	85	1390	1250	52	52	22	22			75	10	75	75	1321	1319	12	122	1464		3800	285
		1797/1250G2		1608		1250	148	1512	1297	16	16	25	25	1548		100	20	122	122	1264	1403	12	132			5390	661
	XSA 20 1355N			1498.6		1255	80	1416	1295	42	42	M20*40	22			71	9	54	71	1356	1354	10	148	1480		2936	218
		111.32.1400.**		1608		1260	91	1487	1313	40	40	26	26	1540		75	10	81	81	1402	1398	12	131	1572	0.5	3580	400
		112.32.1400.**		1610		1260	91	1487	1313	40	40	26	26	1540		75	10	81	81	1402	1398	14	112	1568	0.5	3580	400
HNXA1593.6				1593.6		1266	80	1482	1318	36	36	26	26			71	9	71	71	1402	1398	12	130	1560	0.5	3400	332
		1797/1278G2		1655.46		1278	120	1535	1335	36	36	26	26	1595		90	15	105	105	1407	1428	12	134		1.15	4850	597
		1797/1300G2		1783.6		1300	165	1644	1360	24	24	32	32	1705		85	31	134	134	1432	1504	14	126		-0.3	5780	1023

	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	动	重量(KG)
	XA 341455N			1653.6		1317	95	1545	1365	56	56	26	26			85	10	85	85	1456	1454	12	136	1632		5100	430
	XSA 20 1455N			1598.6		1355	80	1516	1395	48	48	M20*40	22			71	9	54	71	1456	1454	10	158	1580		3060	233
				1689.6		1366	80	1582	1418	40	40	26	26			71	9	71	71	1502	1498	12	138	1656	0.5	3690	349
		1792/1400G		1780.8		1400	110	1660	1460	42	42	26	26	1715		78	17	95	93	1508	1558	12	147		-0.3	5970	579
		1797/1400G2		1780.8		1400	110	1660	1460	42	42	26	26	1715		78	17	95	93	1562	1558	12	147		-0.3	5970	579
		1792/1400G2K		1780.8		1400	110	1660	1460	42	42	26	26	1715		78	15	95	93	1562	1558	12	147		-0.3	5970	579
		1797/1460G2		1881.6		1460	125	1735	1525	32	36	26	26	1800		95	10	110	115	1562	1633	14	133		-0.3	6270	828
		1797/1460G2K		1880		1460	125	1735	1525	32	36	26	26			115	10	110	115	1637	1633	10	186			6270	845
		111.32.1600.**		1820		1460	91	1687	1513	45	45	26	26	1740		75	10	81	81	1602	1598	14	127	1778	0.5	4120	440
		112.32.1600.**		1824		1460	91	1687	1513	45	45	26	26	1740		75	10	81	81	1602	1598	16	111	1776	0.5	4120	440
HNXA1803.2				1803.2		1466	80	1682	1518	40	40	26	26			71	9	71	71	1602	1598	14	126	1764	0.5	3900	388
	XA 301600N			1803.5		1470	92	1682	1518	52	52	26	26			82	10	82	82	1601	1599	14	127	1778		4200	460
HNXA1943.2				1943.2		1529	100	1805	1595	32	32	33	33			90	10	90	90	1702	1698	14	136	1904	0.5	5350	653
HNXA1915.2				1915.2		1566	80	1782	1618	44	44	26	26			71	9	71	71	1702	1698	14	134	1876	0.5	4200	431
	XA 501790N			2027.5		1621	130	1905	1675	76	76	30	30			120	10	120	120	1792	1788	14	143	2002		8200	890
	XA 401765N			1971.5		1622	110	1860	1670	68	68	26	26			100	10	100	100	1767	1763	14	139	1946		6100	640
HNXA2041.2				2041.2		1629	100	1905	1695	36	36	33	33			90	10	90	90	1802	1798	14	143	2002	0.5	5700	685
		111.32.1800.**		2016		1660	91	1887	1713	45	45	26	26	1940		75	10	81	81	1802	1798	14	141	1974	0.5	4600	500
		112.32.1800.**		2016		1660	91	1887	1713	45	45	26	26	1940		75	10	81	81	1802	1798	16	123	1968	0.5	4600	500
	XA 401832N			2041.5		1687	110	1930	1735	72	72	26	26			100	10	100	100	1834	1830	14	144	2016		6400	680
	XA 221821N			2013.1		1714	100	1886	1754	64	64	22	22			90	10	90	90	1822	1820	18	110	1980		3900	500
HNXA2139.2				2139.2		1729	100	2005	1795	36	36	33	33			90	10	90	90	1902	1898	14	150	2100	0.5	6050	721
HNXA2252.8				2252.8		1824	108	2110	1890	42	42	33	33			98	10	98	98	2003	1997	16	138	2208	0.5	7350	848
		111.40.2000.**		2272		1825	112	2110	1891	48	48	30	30	2178		90	12	100	100	2002	1998	16	139	2224	0.5	6860	900
		112.40.2000.**		2268		1825	112	2110	1891	48	48	33	33	2178		90	12	100	100	2002	1998	18	123	2214	0.5	6860	900
	XA 401985N			2229.1		1826	110	2089	1880	72	72	30	30			100	10	100	100	1987	1983	18	122	2196		6900	810
HNXA2237.2				2237.2		1829	100	2105	1895	40	40	33	33			90	10	90	90	2002	1998	14	157	2198	0.5	6290	749
		1797/1916G2		2415.6		1916	150	2245	1980	42	42	34	34			135	15	130	135	1637	2113	18	133		-0.4	11500	1597
HNXA2380.8				2380.8		1952	108	2238	2018	48	48	33	33			98	10	98	98	2131	2125	16	146	2336	0.5	7800	896
	XA 402130N			2381.4		1965	118	2235	2025	52	52	33	33			104	14	104	104	2132	2128	16	147	2352		7600	980

	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	动	重量(KG)
HNXA2516.4				2516.4		2057	119	2357	2123	48	48	33	33			109	10	109	109	2243	2237	18	137	2466	0.5	9250	1122
HNXA2492.8				2492.8		2064	108	2350	2130	48	48	33	33			98	10	98	98	2243	2237	16	153	2448	0.5	8300	946
		111.40.2240.**		2496		2065	112	2350	2131	48	48	33	33	2418		90	12	100	100	2242.5	2237.5	16	153	2448	0.5	7640	1000
		112.40.2240.**		2502		2065	112	2350	2131	48	48	33	33	2418		90	12	100	100	2242.5	2237.5	18	136	2448	0.5	7640	1000
		1797/2100G2		2700		2100	180	2540	2200	48	48	32	32	2600		130	22	158	158	2117	2368	18	148			11000	2395
		1797/2100G2K		2700		2100	180	2540	2200	48	48	32	32	2600		130	22	158	158	2372	2368	18	148			11000	2392
	XA 342253N			2457.6		2112	118	2345	2160	88	88	26	26			104	14	104	104	2254	2252	12	203	2436		5600	850
HNXA2642.4				2642.4		2183	119	2483	2249	52	52	33	33			109	10	109	109	2369	2363	18	144	2592	0.5	9500	1182
	XA 282304N			2493.4		2190	110	2378	2230	92	92	22	22			96	14	96	96	2305	2303	16	154	2464		5350	680
	XA 402355N			2605.1		2190	118	2460	2250	60	60	33	33			104	14	104	104	2357	2353	16	161	2576		7000	1070
HNXA2620.8				2620.8		2192	108	2478	2258	56	56	33	33			98	10	98	98	2371	2365	16	161	2576	0.5	8750	993
HNXA2796				2796		2309	130	2625	2375	60	60	33	33			120	10	120	120	2503	2497	20	137	2740	0.5	11700	1453
HNXA2781				2781		2315	140	2640	2380	48	48	φ34	φ34		2325	131	14	126	131	2512	2508	16	172	2752		20700	1563
		111.40.2500.**		2772		2325	112	2610	2391	56	56	33	33	2678		90	12	100	100	2502.5	2497.5	18	151	2718	0.5	7970	876
		112.40.2500.**		2780		2325	112	2610	2391	56	56	33	33	2678		90	12	100	100	2502.5	2497.5	20	136	2720	0.5	7970	876
		112.40.2500.12K				2325	112	2610	2691	56	56	33	33	2678			12	100	100	2501.5	2498.5					1000	876
HNXA2786.4				2786.4		2327	119	2627	2393	56	56	33	33			109	10	109	109	2513	2507	18	152	2736	0.5	9750	1258
		1797/2460G2		3108		2460	220	2930	2560	30	30	33	34			200	20	185	200	2372	2745	14	220			13860	4091
		1797/2460G2U		3108		2460	220	2930	2560	30	30	33	34			200	20	185	200	2747	2745	14	220			13860	4091
		1797/2460G2K		3108		2460	220	2930	2560	30	30	33	34	3108		200	35	200	185	2747	2745	14	220			13860	4091
		1797/2460G2K1		3108		2460	220	2930	2560	30	30	33	34	3108		200	35	200	185	2747	2745	14	220			13860	4091
HNXA2956				2956		2469	130	2785	2535	64	64	33	33			120	10	120	120	2663	2657	20	145	2900	0.5	12500	1544
HNXA2930.4				2930.4		2471	119	2771	2537	60	60	33	33			109	10	109	109	2657	2651	18	160	2880	0.5	1050	1329
	XA 402638N			2861.1		2492	118	2735	2540	104	104	26	26			104	14	104	104	2640	2636	16	177	2832		7300	1050
		1797/2500G2		3250		2500	210	2990	2630	36	36	37	37			200	10	200	200	2747	2818	25	128			19960	4597
		1797/2500K		3258		2500	260	3060	2622	36	36	40	40	2920		190	60	240	200	2822	2949	18	179			19960	5407
		1797/2500G2K1		3258		2500	260	3060	2622	36	36	40	40	2920		190	60	240	200	2916	2949	18	179			19960	5407
		1797/2600G		3232.8		2600	200	3050	2700	60	60	35	35			180	20	180	180	2916	2868	20	160		-0.18	20300	3936
		1797/2600G2		3232.8		2600	200	3050	2700	60	60	35	35			180	20	180	180	2872	2868	20	160		-0.18	20300	3936
		1797/2600G2K		3232.8		2600	200	3050	2700	60	60	35	35			180	20	180	180	2872	2868	20	160		-0.18	20300	3936

	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	动	重量(KG)
		1797/2600G2K1		3232.8		2600	200	3050	2700	60	60	35	35			180	20	180	180	2872	2868	20	160		-0.18	23200	3558
HNXA3096				3096		2609	130	2925	2675	72	72	33	33			120	10	120	120	2803	2797	20	152	3040	0.5	13000	1616
		111.40.2800.**		3078		2625	112	2910	2691	56	56	33	33	2978		90	12	100	100	2802.5	2797.5	18	168	3024	0.5	9600	1250
		112.40.2800.**		3080		2625	112	2910	2691	56	56	33	33	2978		90	12	100	100	2802.5	2797.5	20	151	3020	0.5	9600	1250
		1797/2635G		3440		2635	270	3240	2755	36	36	42	42	3332		200	45	240	225	2872	2998	20	170			29500	5973
		1797/2635G2		3440		2635	270	3240	2755	36	36	42	42	3332		200	30	225	240	2872	2998	20	170			29500	5973
	XA 452815N			3096.8		2640	127	2930	2700	84	84	33	33			113	14	113	113	2817	2813	20	153	3060		9500	1490
	XA 452935N			3216.8		2760	127	3050	2820	84	84	33	33			113	14	113	113	2937	2933	20	159	3180		10000	1560
HNXA3296				3296		2809	130	3125	2875	76	76	33	33			120	10	120	120	3003	2997	20	162	3240	0.5	14500	1733
	XA 503005N			3272.8		2820	138	3130	2880	104	104	33	33			124	14	124	124	3007	3003	18	180	3240		12100	1720
		110.50.3150.**		2820		2922	134	3286	3014	56	56	45	45	3376		110	12	122	122	3152.5	3147.5	20	171	3420	0.5	13800	2150
	XA 453170N			3436.8		2995	127	3285	3055	92	92	33	33			113	14	113	113	3172	3168	20	170	3400		10600	1610
	XA 503365N			3632.8		3180	138	3490	3240	116	116	33	33			124	14	124	124	3367	3363	18	200	3600		13100	1920
		1797/3230G		4100		3230	240	3820	3350	52	54	37	37	3970		200	20	220	220	3002	3578	25	162			35200	7612
		1797/3230GY		4100		3230	240	3820	3380	52	36	37	37	3970		200	20	220	220	3002	3578	25	162			35200	7612
		1797/3230G2		4100		3230	240	3820	3350	52	54	52	37	3970		200	20	220	220	3582	3820	25	162			35200	7613
		1797/3230G2K		4100		3230	240	3820	3350	52	54	52	37	3970		200	20	220	220	3582	3820	25	162			35200	7613
		1797/3230G2K2		4092		3230	240	3820	3350	52	54	52	37	3970		200	20	220	220	3582	3820	22	184			35200	7804
		1797/3230G2K3		4080		3230	240	3820	3350	52	54	52	37	3940		200	20	220	220	3582	3820	20	202			35930	7302
		1797/3230G2Y		4100		3230	240	3820	3380	52	36	52	37	3970		200	20	220	220	3582	3820	25	162			35930	7613
		1797/3230G2Y2		4100		3230	240	3820	3380	52	36	52	37	3970		200	20	220	220	3582	3820	25	162			35930	7613
		1797/3230G2Y3		4100		3230	240	3820	3380	52	36	52	37			200	20	220	220	3582	3820	25	162			35930	7686
		1797/3230GK4		4100		3230	240	3820	3380	52	68	52	37	3970		200	20	220	220	3582	3820	25	162			35200	7613
		1797/3230GK5		4100		3230	240	3820	3350	52	54	52	37	3970		200	20	220	220	3582	3820	25	162			35200	7613
		1797/3230G2Y3K		4100		3230	240	3820	3380	52	36	52	37			200	20	220	220	3582	3820	25	162			35200	7686
		110.50.3550.**		3220		3322	134	3686	3414	56	56	45	45	3776		110	12	122	122	3552.5	3547.5	20	191	3820	0.5	15700	2470
	XA 503585N			3866.8		3400	138	3710	3460	124	124	33	33			124	14	124	124	3587	3583	18	213	3834		14500	2130
	XA 503765N			4046.8		3580	138	3890	3640	128	128	33	33			124	14	124	124	3767	3763	18	223	4014		15200	2240
		1797/3760G		4326		3760	240	4160	3840	48	48	48	32	4220		135	55	210	185	4004	4160	14	307			32100	4396
		110.50.4000.**		3652		3772	134	4136	3864	60	60	45	45	4226		110	12	122	122	4002.5	3997.5	22	194	4268	0.5	17600	2800

INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	动	重量(KG)
XA 504175N			4436.8		3970	138	4285	4030	144	144	33	33			124	14	124	124	4159	4155	20	220	4400		16800	2430
	1797/4250G		5082		4250	240	4250	4350	72	72	72	48	4220		200	25	225	215	4602	4840	30	168		-0.3	45200	8954
	110.50.4500.**		4158		4272	134	4636	4364	60	60	45	45	4726		110	12	122	122	4502.5	4497.5	22	217	4774	0.5	19800	3100

本文是【http://www.hnbearings.com 洛阳华纳精密轴承科技有限公司】原创，转载时请务必以链接形式注明作者和出处

上一篇：四点接触球内齿外法兰

下一篇：交叉滚子轴承内齿
