四点接触球外齿外法兰

作者：发布时间：2016-02-01 浏览次数：2945

打印收藏关闭

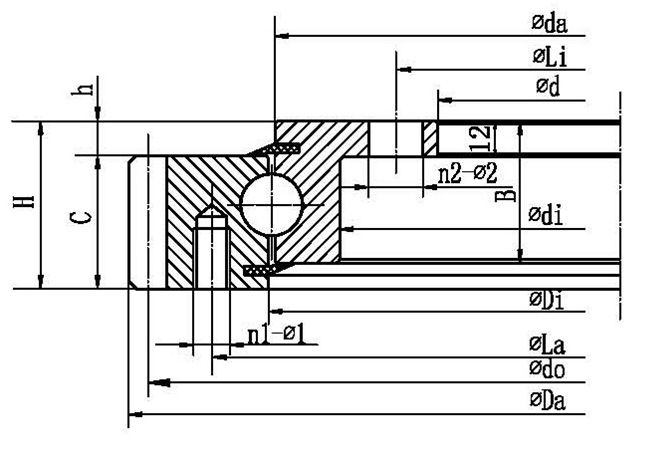

INA 型号	Rothe Erde 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
INA 型号	Rothe Erde 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
VLA200414N ZT			503.3		304	56	455	332	10	12	M12	φ18	480	369.5	40	8.5	47.5	44.5	415.5	412.5	5	99	495		600	31.2
VLA200414N			503.3		304	56	455	332	10	12	M12	18	480		40	11.5	47.5	44.5	415.5	412.5	5	99	495		295	29.5
	231.20.0400.013		504		304	56	455	332	10	12	M12	18			45.5	10.5	45.5	45.5	415.5	412.5	5	99	495		250	29.3
	231.20.0400.503		504		304	56	455	332	10	24	M12	18			45.5	10.5	45.5	45.5	415.5	412.5	5	99	495		250	29
		E.505.20.00.C	504		304	56	455	332	10	12	M12	φ18		375	46	10	46	46	415.5	412.5	5	99	495		500	33.3
		E.505.20.C	504		304	56	455	332	10	12	M12	φ18		373	46	10	46	46	415.5	412.5	5	99	495		640	34
			505		304	56	455	332	10	12	M12	φ18		368	56	10	46	46	413	409	5	99	495		470	32
	231.21.0475.013		504		305	56	455	332	10	12	M12	18			45.5	10.5	45.5	45.5	417	412.5	5	99	495		250	29.3
VLA200544N ZT			640.3		434	56	585	462	14	14	M12	φ18		502	44.5	11.5	44.5	44.5	545.5	542.5	6	105	630		670	41.5
VLA200544N ZT			640.3		434	56	585	462	14	14	M12	φ18		499.5	44.5	8.5	47.5	44.5	545.5	542.5	6	105	630		790	41.6
VLA200544N			640.3		434	56	585	462	14	14	M12	18			44.5	11.5	47.5	44.5	545.5	542.5	6	105	630		385	41.5
	231.20.0500.013		640.8		434	56	585	462	14	14	M12	18			45.5	10.5	45.5	45.5	545.5	542.5	6	105	630		330	39.5
	231.20.0500.503		640.8		434	56	585	462	14	28	M12	18			45.5	10.5	45.5	45.5	545.5	542.5	6	105	630		330	39.2
		E.650.20.C	640.8		434	56	585	462	14	14	M12	φ18		505	46	10	46	46	545.5	542.5	6	105	630		670	40.6
	231.20.0500.503		640.8		434	56	585	462	14	28	M12	φ18		505	45.5	10.5	45.5	45.5	545.5	542.5	6	105	630		660	40.6
	231.21.0575.013		640.8		435	56	585	462	14	14	M12	18			45.5	10.5	45.5	45.5	547	542.5	6	105	630		330	39.5
			742		534	56	685	562	16	16	M12	φ18		598	46	10	46	46	645	641	6	122	732		740	51.4
VLA200644N ZT			742.3		534	56	685	562	16	16	M12	φ18		599.5	44.5	8.5	47.5	44.5	645.5	642.5	6	122	732		900	50
VLA 200644N			742.3		534	56	685	562	16	16	M12	18			44.5	11.5	47.5	44.5	645.5	642.5	6	122	732		455	48.5
	231.20.0600.013		742.8		534	56	685	562	16	16	M12	18			45.5	10.5	45.5	45.5	645.5	642.5	6	122	732		390	47.6
	231.20.0600.503		742.8		534	56	685	562	16	32	M12	18			45.5	10.5	45.5	45.5	645.5	642.5	6	122	732		390	47.2
		E.750.20.00.C	742.8		534	56	685	562	16	16	M12	φ18		605	46	10	46	46	645.5	642.5	6	122	732		780	55.1
	231.21.0675.013		742.8		535	56	685	562	16	16	M12	18			45.5	10.5	45.5	45.5	647	642.5	6	122	732		390	47.6
			744		535	58	685	562	16	12	M12	M12		600	46	12	46	46	643	642	6	122	732		333	54.7
VLA200744N ZT			838.1		634	56	785	662	18	16	M12	φ18		699.5	44.5	8.5	47.5	44.5	745.5	742.5	6	138	828		1050	56
VLA 200744N			838.1		634	56	785	662	18	16	M12	18			44.5	11.5	47.5	44.5	745.5	742.5	6	138	828		530	54.5
	231.20.0700.013		838.8		634	56	785	662	18	16	M12	18			45.5	10.5	45.5	45.5	745.5	742.5	6	138	828		450	53.5
	231.20.0700.503		838.8		634	56	785	662	18	32	M12	18			45.5	10.5	45.5	45.5	745.5	742.5	6	138	828		450	53.1
		E.850.20.00.C	838.8		634	56	785	662	18	16	M12	φ18		705	46	10	46	46	745.5	742.5	6	138	828		910	60
			840		634	56	785	662	18	16	M12	φ18		698	46	10	46	46	745	741	6	138	828		840	57.7

INA 型号	Rothe Erde 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
INA 型号	Rothe Erde 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
VLA200414N ZT			503.3		304	56	455	332	10	12	M12	φ18	480	369.5	40	8.5	47.5	44.5	415.5	412.5	5	99	495		600	31.2
VLA200414N			503.3		304	56	455	332	10	12	M12	18	480		40	11.5	47.5	44.5	415.5	412.5	5	99	495		295	29.5
	231.20.0400.013		504		304	56	455	332	10	12	M12	18			45.5	10.5	45.5	45.5	415.5	412.5	5	99	495		250	29.3
	231.20.0400.503		504		304	56	455	332	10	24	M12	18			45.5	10.5	45.5	45.5	415.5	412.5	5	99	495		250	29
		E.505.20.00.C	504		304	56	455	332	10	12	M12	φ18		375	46	10	46	46	415.5	412.5	5	99	495		500	33.3
		E.505.20.C	504		304	56	455	332	10	12	M12	φ18		373	46	10	46	46	415.5	412.5	5	99	495		640	34
			505		304	56	455	332	10	12	M12	φ18		368	56	10	46	46	413	409	5	99	495		470	32
	231.21.0475.013		504		305	56	455	332	10	12	M12	18			45.5	10.5	45.5	45.5	417	412.5	5	99	495		250	29.3
VLA200544N ZT			640.3		434	56	585	462	14	14	M12	φ18		502	44.5	11.5	44.5	44.5	545.5	542.5	6	105	630		670	41.5
VLA200544N ZT			640.3		434	56	585	462	14	14	M12	φ18		499.5	44.5	8.5	47.5	44.5	545.5	542.5	6	105	630		790	41.6
VLA200544N			640.3		434	56	585	462	14	14	M12	18			44.5	11.5	47.5	44.5	545.5	542.5	6	105	630		385	41.5
	231.20.0500.013		640.8		434	56	585	462	14	14	M12	18			45.5	10.5	45.5	45.5	545.5	542.5	6	105	630		330	39.5
	231.20.0500.503		640.8		434	56	585	462	14	28	M12	18			45.5	10.5	45.5	45.5	545.5	542.5	6	105	630		330	39.2
		E.650.20.C	640.8		434	56	585	462	14	14	M12	φ18		505	46	10	46	46	545.5	542.5	6	105	630		670	40.6
	231.20.0500.503		640.8		434	56	585	462	14	28	M12	φ18		505	45.5	10.5	45.5	45.5	545.5	542.5	6	105	630		660	40.6
	231.21.0575.013		640.8		435	56	585	462	14	14	M12	18			45.5	10.5	45.5	45.5	547	542.5	6	105	630		330	39.5
			742		534	56	685	562	16	16	M12	φ18		598	46	10	46	46	645	641	6	122	732		740	51.4
VLA200644N ZT			742.3		534	56	685	562	16	16	M12	φ18		599.5	44.5	8.5	47.5	44.5	645.5	642.5	6	122	732		900	50
VLA 200644N			742.3		534	56	685	562	16	16	M12	18			44.5	11.5	47.5	44.5	645.5	642.5	6	122	732		455	48.5
	231.20.0600.013		742.8		534	56	685	562	16	16	M12	18			45.5	10.5	45.5	45.5	645.5	642.5	6	122	732		390	47.6
	231.20.0600.503		742.8		534	56	685	562	16	32	M12	18			45.5	10.5	45.5	45.5	645.5	642.5	6	122	732		390	47.2
		E.750.20.00.C	742.8		534	56	685	562	16	16	M12	φ18		605	46	10	46	46	645.5	642.5	6	122	732		780	55.1
	231.21.0675.013		742.8		535	56	685	562	16	16	M12	18			45.5	10.5	45.5	45.5	647	642.5	6	122	732		390	47.6
			744		535	58	685	562	16	12	M12	M12		600	46	12	46	46	643	642	6	122	732		333	54.7
VLA200744N ZT			838.1		634	56	785	662	18	16	M12	φ18		699.5	44.5	8.5	47.5	44.5	745.5	742.5	6	138	828		1050	56
VLA 200744N			838.1		634	56	785	662	18	16	M12	18			44.5	11.5	47.5	44.5	745.5	742.5	6	138	828		530	54.5
	231.20.0700.013		838.8		634	56	785	662	18	16	M12	18			45.5	10.5	45.5	45.5	745.5	742.5	6	138	828		450	53.5
	231.20.0700.503		838.8		634	56	785	662	18	32	M12	18			45.5	10.5	45.5	45.5	745.5	742.5	6	138	828		450	53.1
		E.850.20.00.C	838.8		634	56	785	662	18	16	M12	φ18		705	46	10	46	46	745.5	742.5	6	138	828		910	60
			840		634	56	785	662	18	16	M12	φ18		698	46	10	46	46	745	741	6	138	828		840	57.7

INA 型号	Rothe Erde 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
INA 型号	Rothe Erde 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
	231.20.1000.503		1198.4		984	56	1135	1012	22	40	M12	18			45.5	10.5	45.5	45.5	1095.5	1092.5	8	148	1184		665	82.5
		E.1200.20.00.C	1198.4		984	56	1135	1012	22	20	M12	φ18		1055	46	10	46	46	1095.5	1092.5	8	148	1184		1700	99
	231.21.1075.013		1198.4		985	56	1135	1012	22	20	M12	18			45.5	10.5	45.5	45.5	1097	1092.5	8	148	1184		665	83
	281.30.1100.013		1298		1005	90	1216	1045	36	36	M20	22			71	19	71	71	1153.5	1156.5	10	128	1280		1900	200
VLA 301155N			1298		1005	90	1216	1045	36	36	M20	22			71	19	71	71	1153	1157	10	128	1280		3100	206
		E.1300.32.00.C	1300		1005	90	1216	1045	36	36	M20	φ22		1093	71	19	71	71	1155	1155	10	128	1280		2700	200
	281.30.1175.013		1298		1007	90	1216	1045	36	36	M20	22			71	19	71	71	1155	1156.5	10	128	1280		1900	200
	281.30.1200.013		1398		1105	90	1316	1145	42	42	M20	22			71	19	71	71	1253.5	1256.5	10	138	1380		1950	216
VLA 301255N			1398		1105	90	1316	1145	42	42	M20	22			71	19	71	71	1253	1257	10	138	1380		3350	223
		E.1400.32.00.C	1400		1105	90	1316	1145	42	42	M20	φ22		1193	71	19	71	71	1255	1255	10	138	1380		3000	216
	281.30.1275.013		1398		1107	90	1316	1145	42	42	M20	22			71	19	71	71	1255	1256.5	10	138	1380		1950	216
	281.30.1300.013		1498		1205	90	1416	1245	42	42	M20	22			71	19	71	71	1353.5	1356.5	10	148	1480		2000	234
VLA 301355N			1498		1205	90	1416	1245	42	42	M20	22			71	19	71	71	1353	1357	10	148	1480		3600	241
