四点接触球无齿|转盘轴承|产品中心|洛阳华纳精密轴承科技有限公司

四点接触球无齿

作者：发布时间：2016-02-01 浏览次数：4585

打印收藏关闭

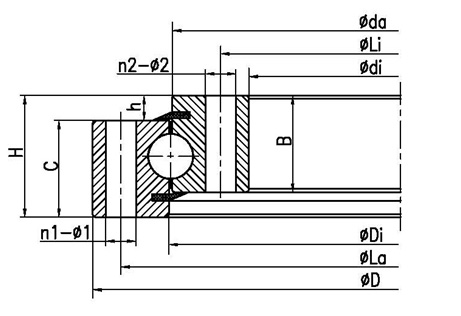

型号	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HN11/170						170	70	40	148	90	6	6	φ9	M8				5	35	35	121.5	118.5						4.37
HN10/179						234	124.5	25	214	144.5	24	19	φ11	φ11					25	25	180	178					140	5.4
HN15/179	VU 140179					234	124.5	35	214	144.5	12	12	11	11				5	30	30	178	180					220	7
HN15/179Y						234	124.5	35	214	144.5	24	20	φ11	φ11				5	30	30	180.5	177.5					200	7
HN20/300				E.318.22.00.D.1		300	138	46	270	170	6	6	φ13.5	φ13.5				5	41	41	220	218					350	14.34
HN20/220	VU 200220			E.318.22.00.D.1		302	138	46	270	170	10	10	18	18				5	41	41	219	221					420	16
HN20/220Y	VU200220			E.318.15.01.AA.LM		302	140	46	270	170	10	10	φ18	M16				5	41	41	223	221					435	18.5
HN20/312						312	145.14	50	270	175	14	16	M15.88	M15.88				6	44	44	220.86	224.15					350	18.55
HN15/200						240	160	38										5	33	33	201	199					300	6.3
HN20/260Y						329	190	45	305	215	16	16	φ14	φ14	328	192		1	44	44	261.5	258.5					520	15.8
HN20/257						329	190	45	305	215	16	16	φ14	φ14	328	192		1	44	44	258	256					480	16.2
HN20/326A						326	191	46	305	215	8	8	M8	M8				5	41	41	261	259					280	16.3
HN20/326						326	191	46	305	215	20	20	φ14	φ14				5	41	41	261	259					280	15.1
HN20/257A						329	191	45	305	215	20	20	φ14	φ14	327	193		4	41	41	258	256					480	15
HN20/260	VU.200.260			E.403.22.05.AA.LM		329	191	46	305	215	20	20	φ14	φ14		193		5	41	41	263	261					420	14.8
HN20/260Y1	VU 200260			E.403.22.01.CC.LM		326	191	46	305	215	20	20	14	14				5	41	41	259	261					500	15
HN20/260Y2				E.403.22.51.CC.LM		328	192	45	305	215	16	16	φ14	φ14	328	192			45	45	262	258					540	18
HN10/250				E.403.22.00.D1		300	200	35	280	220	16	16	M10	M10		200		5	30	30	251	249					200	7.1
HN30/435A						435	228	78	394.5	277	8	4	1月2日	1月2日				18	60	65	335	332					830	49.6
HN20/308						403.5	235	55	358	259	14	12	φ13	φ13	380			8	45	47	310.5	306.5					550	26.6
HN20/341			LY-Q020	E.403.22.00.D.1		440	240	55	400	280	18	18	M20-7H	22				5	50	50	342	340					782	34.7
HN25/345						430	260	65	400	290	24	24	φ14	φ16				12	53	53	348	342					820	32
HN 15/325	VU 140325					380	270	35	360	290	24	24	11	11				5	30	30	324	326					460	12
HN25/485				E.403.22.00.D.1		485	275	55	453	307	8	8	M16	M16				5	50	50	382	378					1010	45.4
HN25/485Y						485	275	55	453	307	8	8	φ18	φ18				5	50	50	382	378					1010	45.4
HN 25/380	VU 250380					485	275	55	453	307	16	16	18	18				5	50	50	379	381					840	45
HN20/383			LY-Q007			485	275	55	453	307	16	16	18	M16				5	50	50	386	381					872	43.7
HN20/383Y			LY-Q007K			485	275	55	453	307	16	16	18	18				5	50	50	386	381					872	43.7
HN17/402				E.535.25.00.D.1		402	278	44	383	298	12	12	φ9	M8				6	38	38	342	338					470	17.3
HN20/370		060.22.0370.301.11.1504				456	289	59	425	320	16	16	M16	M16				9	50	50	369	371					940	35

发送询价	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HN20/422						520.344	323.85	52.375	479.425	365.125	20	20	5月8日	5月8日				1.575	50.8	50.8	423.3	421.3					640	44.5
HN 25/412	VU 250412					501	324	55	469	356	18	18	18	18				5	50	50	411	413					920	40
HN25/415						505	325	66	475	355	24	24	φ17	φ17				6	60	64.5	417.5	412.5					880	48
HN20/405A						475	335	45	450	360	24	24	φ15	φ15		336			45	45	406.5	403.5					570	24.7
HN20/405						475	335	45	450	360	24	24	φ14	φ14		336			45	45	406.5	403.5					570	25.1
HN20/474						474	336	46	450	360	30	30	φ14	φ14				5	41	41	407	403					430	23
HN 20/405	VU 200405					474	336	46	450	360	30	30	14	14				5	41	41	404	406					780	25
HN20/405				E.505.20.00.B		474	336	45	450	360	24	24	φ14	φ14	474	336			45	45	407	403					680	30
HN20/414Y	VSU200414VSPZT					486	342	56	460	368	24	24	φ14	φ14	484	344		11.5	44.5	44.5	415.5	412.5					580	28.3
HN20/414	VSU200414					486	342	56	460	368	24	24	φ14	φ14				11.5	44.5	44.5	415.5	412.5					560	29.4
HN20/414Y1		060.20.0414.500.01.1503				486	342	56	460	368	24	24	13.5	13.5				10.5	45.5	45.5	415.5	412.5					720	29
HN20/414Y2		060.20.0414.575.01.1403		E.595.25.02.AA.LM		484.5	343.5	56	460	368	24	24	13.5	13.5				10.5	45.5	45.5	415.5	412.5					700	29
HN25/522						522	344	55	490	376	20	20	M16	φ18				5	50	50	434	432					730	40.5
HN20/414A				E.595.25.00.D.6		486	344	50	460	368	8	8	M12	φ13	484	346		5.5	44.5	44.5	415.5	412.5					580	29.6
HN25/433	VU 250433			E.595.32.00.D.1		522	344	55	490	376	20	20	18	18				5	50	50	432	434					960	42
HN30/460	VU 300460			E.589.25.15.D.1		568	356	64	524	396	18	18	22	22				5	59	59	458	462					1340	64
HN40/515	VU 400515					646	384	86	598	432	18	18	26	26				7	79	79	513	517					1810	115
HN25/475		060.25.0475.000.11.1504				565	385	64	535	415	30	30	17.5	17.5				7	57	57	474	476					1400	50
HN25/475Y	VU 250475					562	388	55	530	420	20	20	18	18				5	50	50	474	476					1050	46
HN15/445						500	389	35	480	409	16	16	φ13	φ13				5	30	30	446	443					380	16.6
HN30/500			010.30.500.12			602	398	80	566	434	20	20	18	18				10	70	70	501.5	498.5					1290	75.8
HN30/525						626	424	72	590	460	24	24	φ22	φ22	625	425		9	63	63	526.5	523.5					1090	65.5
HN20/505		060.22.0505.000.11.1503				585	425	58	555	455	22	22	M16	M16				9	49	49	504	506					1280	44
HN35/545	VU 360545					655	435	79	615	475	24	24	22	22				7	72	72	543	547					1600	94
HN30/550		060.30.0550.100.11.1504				650	450	75	615	485	24	24	22	22				10	65	65	552	548					1760	73
HN30/558				E.650.2.00.B-185		654.05	457.2	69.85	622.3	495.3	18	24	3月4日	5月8日				9.525	60.325	60.325	560.5	555.5					1400	72.5
HN30/560			010.30.560.**			662	458	80	626	494	20	20	18	18				10	70	70	561.5	558.5					1440	94
HN25/555		060.25.0555.000.11.1504		E.650.20.00.B		650	460	63	614	496	30	30	17.5	17.5				9	54	54	554	556					1620	61
HN30/574	VU 300574					680	468	68	640	508	20	20	22	22				7	61	61	572	576					1900	82
HN40/586	VU 400586					704	468	86	664	508	36	36	22	22				7	79	79	584	588					2200	115

	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HN20/543						640	471	56	585	498	40	39	M12	M12				10	46	46	545.5	541.5					1050	49.4
HN20/544						616	472	56	590	498	32	32	φ14	φ14				10.5	45.5	45.5	545.5	542.5					915	39.2
HN20/544Y	VSU200544			E.695.32.15.D.1		616	472	56	590	498	32	32	φ14	φ14				11.5	44.5	44.5	545.5	542.5					800	37
HN20/544Y1		060.20.0544.500.01.1503				616	472	56	590	498	32	32	13.5	13.5				10.5	45.5	45.5	545.5	542.5					950	37
HN20/544Y2		060.20.0544.575.01.1403				614.5	473.5	56	590	498	32	32	13.5	13.5				10.5	45.5	45.5	545.5	542.5					950	37
HN20/675						675	490	62	640	525	8	8	φ22	φ22				10	52	52	584	580					1200	63.8
HN20/575		060.22.0575.502.11.1503				655	500	62	625	525	12	12	M16	M16				13	49	49	574	576					1470	52
HN30/608						700	510	80	670	545	30	30	M16	M16	698	512		10	70	70	610	606					1950	94.2
HN25/732						732	528	80	696	564	12	12	φ18	φ18				10	70	70	632	628					1700	106
HN30/630			010.30.630.**			732	528	80	696	564	24	24	18	18				10	70	70	631.5	628.5					1870	110
HN35/680		060.35.0680.000.11.1503				800	560	82	755	605	20	20	22	22				9	73	73	678	681					2360	131
HN15/640Y1			1167/560M	E.750.20.00.B		720	560	39	690	590	12	12	14	12				3	36	36	641.5	638.5					708	38.1
HN25/656			1168/560			780	560	60											57	60	668	526					2240	103
HN 35/680	VU 360680					795	565	79	755	605	30	30	22	22				7	72	72	678	682					2450	120
HN20/644	VSU200644			E.816.32.00.D.1		716	572	56	690	598	36	36	φ14	φ14				11.5	44.5	44.5	645.5	642.5					900	43.1
HN20/644Y		060.20.0644.500.01.1503				716	572	56	690	598	36	36	13.5	13.5				10.5	45.5	45.5	645.5	642.5					1150	44
HN20/644Y1		060.20.0644.575.01.1403				714.5	573.5	56	690	598	36	36	13.5	13.5				10.5	45.5	45.5	645.5	642.5					1120	44
HN20/660		060.22.0660.001.11.1503				740	580	58	710	610	30	30	M16	M16				9	49	49	659	657					1750	59
HN30/710			010.30.710.**			812	608	80	776	644	24	24	18	18				10	70	70	711.5	708.5					2120	120
HN30/720			11768/530			780	630	69											69	69	722	645					1110	79.4
HN25/755	VSU250755					855	655	63	815	695	24	24	φ22	φ22				9	54	54	753	757					1320	86.5
HN25/756						853	657	63	815	695	24	24	φ22	φ22	853	657		9	54	54	756	756					2270	90
HN45/805		060.45.0805.001.11.1504				948	662	99	896	714	30	30	26	26				9	90	90	803	807					3350	215
HN40/785	VU 400785					900	670	86	860	710	36	36	22	22				7	79	79	783	787					2900	155
HN20/744	VSU200744					816	672	56	790	698	40	40	φ14	φ14				11.5	44.5	44.5	745.5	742.5					1050	52
HN20/744Y		060.20.0744.500.01.1503				816	672	56	790	698	40	40	13.5	13.5				10.5	45.5	45.5	745.5	742.5					1300	52
HN20/744Y1		060.20.0744.575.01.1403		E.850.20.00.B		814.5	673.5	56	790	698	40	40	13.5	13.5				10.5	45.5	45.5	745.5	742.5					1310	52
HN40/800			010.40.800.**			922	678	100	878	722	30	30	22	22				10	90	90	801.5	798.5					3130	256
HN15/720			1167/700			900	700	36	860	740	12	12	M16	17					33	36	804	638.5					1790	60
HN35/823	VU 360823					933	713	79	893	753	36	36	22	22				7	72	72	821	825					2950	140

	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HN25/855	VSU 250855					955	755	63	915	795	28	28	22	22				9	54	54	853	857					2550	101
HN25/855Y		060.25.0855.500.11.1503				955	755	63	915	795	28	28	22	22	953	757		9	54	54	854	856					2520	100
HN25/855Y1		060.25.0855.575.11.1403				953	757	63	915	795	28	28	22	22				9	54	54	854	856					2520	100
HN25/856						953	757	63	915	795	28	28	φ22	φ22	953	757		9	54	54	856	856					2600	101
HN30/855			E787/760G2			950	760	80	915	795	24	24	18	M16				9	71	71	856.5	634					2030	138
HN20/844	VSU200844			E.864.25.00.D.5		916	772	56	890	798	40	40	φ14	φ14				11.5	44.5	44.5	845.5	842.5					1170	60
HN20/844Y		060.20.0844.500.01.1503				916	772	56	890	798	40	40	13.5	13.5				10.5	45.5	45.5	845.5	842.5					1460	60
HN20/844Y1		060.20.0844.575.01.1403				914.5	773.5	56	890	798	40	40	13.5	13.5				10.5	45.5	45.5	845.5	842.5					1460	60
HN25/880			3-640			1000	775	64	948	802	24	12月12日	M12	13/M12				15	49	49	882	638.5					1960	112
HN25/880Y			3-640K	E.980.32.00.D.1		1000	775	64	948	802	24	12月12日	M12	13/M12				15	49	49	882	878					1960	112
HN40/900			010.40.900.**			1022	778	100	978	822	30	30	22	22				10	90	90	901.5	898.5					3550	240
HN35/925			787/800G			1050	800	90	1012	838	30	30	20	20				16	74	76	927	923					2150	192
HN20/897	VU 200897					976	818	50	944	850	36	36	18	18				7	43	43	896	898					1700	67
HN20/944			KDL900-6			1050	832	56	1020	862	12	12	18	18				11	56	45	946	942					2270	52.5
HN35/1002			71769/850Y			1120	850	85	1074	924	12	12	M20	22					85	85	1010	995					1510	248
HN35/1001			71769/850G2Y			1120	850	85	1074	924	12	12	17	22					85	85	1003	999					2100	257
HN25/955	VSU250955			E.972.25.00.D.3		1055	855	63	1015	895	30	30	φ22	φ22				9	54	54	953	957					1580	110.5
HN25/955Y		060.25.0955.500.11.1503		E.950.20.00.B		1055	855	63	1015	895	30	30	22	22	1053	857		9	54	54	954	956					2800	113
HN25/955Y1		060.25.0955.575.11.1403				1053	857	63	1015	895	30	30	22	22				9	54	54	954	956					2800	113
HN25/956						1053	857	63	1015	895	30	30	φ22	φ22	1053	857		9	54	54	956	956					2870	115
HN35/980	VU 360980					1090	870	79	1050	910	44	44	22	22				7	72	72	978	982					3500	165
HN20/944	VSU200944					1016	872	56	990	898	44	44	φ14	φ14				11.5	44.5	44.5	945.5	942.5					1350	64

	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)
型号	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m
HN25/1055	VSU251055					1155	955	63	1115	995	30	30	φ22	φ22				9	54	54	1053	1057
HN25/1055Y		060.25.1055.500.11.1503				1155	955	63	1115	995	30	30	22	22	1153	957		9	54	54	1054	1056
HN25/1055Y1		060.25.1055.575.11.1403				1153	957	63	1115	995	30	30	22	22				9	54	54	1054	1056
HN25/1056						1153	957	63	1115	995	30	30	φ22	φ22	1153	957		9	54	54	1056	1056
HN35/1075			787/960G2			1165	960	90	1135	1040	36	36	18	M16				12	76	78	1077	1073
HN25/1072						1200	976	65	1170	1012	40	40	φ13	M12				10	55	55	1074	1070
HN45/1238						1238	995	101	1198	1035	40	40	M20	M20				10	91	91	1119	1115
HN45/1118						1240	995	97	1202	1034	24	24	φ17.5	φ17.5	1235	1000		9.5	87.5	87.5	1120	1117
HN45/1117	VU 451117					1238	995	101	1198	1035	60	60	22	22				10	91	91	1115	1119
HN40/1120			010.40.1120.**			1242	998	100	1198	1042	36	36	22	22				10	90	90	1122	1118
HN40/1125			787/1000G2	E.1080.25.00.D.5		1250	1000	100	1206	1044	12	12	18	M16				10	90	90	1127	1123
HN20/1094	VSU201094					1166	1022	56	1140	1048	48	48	φ14	φ14				11.5	44.5	44.5	1095.5	1092.5
HN20/1094Y		060.20.1094.500.01.1503				1166	1022	56	1140	1048	48	48	13.5	13.5				10.5	45.5	45.5	1095.5	1092.5
HN20/1094Y1		060.20.1094.575.01.1403				1164.5	1023.5	56	1140	1048	48	48	13.5	13.5				10.5	45.5	45.5	1095.5	1092.5
HN25/1155	VSU251155					1255	1055	63	1215	1095	36	36	22	22				9	54	54	1153	1157
HN25/1155Y		060.25.1155.500.11.1503		E.1200.25.00.D.1		1255	1055	63	1215	1095	36	36	22	22	1253	1057		9	54	54	1154	1156
HN20/1125	VU201125			E.1289.32.15.D.1		1194	1056	56	1170	1080	80	80	14	14				10	46	46	1124	1126
HN25/1155Y1		060.25.1155.575.11.1403				1253	1057	63	1215	1095	36	36	22	22				9	54	54	1154	1156
HN30/1186						1340	1089	75	1244.6	1127.1	24	24	M18	φ18				7	68	68	1188	1184
HN40/1213	VU401213					1330	1095	92	1290	1135	56	56	22	22				10	82	82	1211	1215
HN60/1250	VU601250					1398	1102	128	1350	1150	60	60	26	26				10	118	118	1248	1252
HN45/1250			010.45.1250.**			1390	1110	110	1337	1163	40	40	26	26				10	100	100	1252	1248
HN20/1244	VU201244					1342	1146	56	1302	1186	30	30	22	22				10	46	46	1243	1245
HN20/1220						1290	1150	56	1266	1176	40	40	φ14	φ14				10	46	46	1222	1218
HN20/1220Y	VU201220					1290	1150	56	1266	1176	84	84	14	14				10	46	46	1219	1221
HN25/1255	VSU251255			E.1200.20.00.B		1355	1155	63	1315	1195	42	42	22	22				9	54	54	1253	1257
HN25/1255Y		060.25.1255.500.11.1503				1355	1155	63	1315	1195	42	42	22	22	1353	1157		9	54	54	1254	1256
HN25/1255Y1		060.25.1255.575.11.1403				1353	1157	63	1315	1195	42	42	22	22				9	54	54	1254	1256
HN60/1390	VU601390					1554	1226	128	1500	1280	48	48	30	30				10	118	118	1388	1392
HN35/1350	VU361350					1462	1238	85	1422	1278	56	56	22	22				10	75	75	1348	1352

发送询价	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HN25/1355	VSU251355					1455	1255	63	1415	1295	42	42	22	22				9	54	54	1353	1357					4300	163
HN25/1355Y		060.25.1355.500.11.1503				1455	1255	63	1415	1295	42	42	22	22	1453	1257		9	54	54	1354	1356					4100	161
HN25/1355Y1		060.25.1355.575.11.1403				1453	1257	63	1415	1295	42	42	22	22				9	54	54	1354	1356					4100	161
HN35/1387			787/1260G2			1509	1260	90	1465	1315	36	36	22	M20				20	76	70	1389	1386					3780	274
HN45/1400			010.45.1400.**			1540	1260	110	1487	1313	40	40	26	26				10	100	100	1402	1398					6170	480
HN50/1472	VU 501472					1600	1340	110	1560	1384	52	52	22	22				10	100	100	1470	1474					6650	420
HN25/1455	VSU 25 1455					1555	1355	63	1515	1395	48	48	22	22				9	54	54	1453	1457					4630	174
HN25/1455Y		060.25.1455.500.11.1503				1555	1355	63	1515	1395	48	48	22	22	1553	1357		9	54	54	1454	1456					4300	171
HN25/1455Y1		060.25.1455.575.11.1403				1553	1357	63	1515	1395	48	48	22	22				9	54	54	1454	1456					4300	171
HN55/1610			71169/1400Y	E.1380.32.15.D.1		1820	1400	136	1750	1470	24	24	35	35					136	136	1612	1608					6110	1114
HN55/1610Y			71169/1400Y1			1820	1400	136	1750	1470	24	24	35	35					136	136	1612	1608					10700	1120
HN45/1578	VU 451578					1725	1431	101	1671	1485	44	44	30	30				10	91	91	1576	1580					6900	460
HN40/1620			787/1440G2			1780	1440	100	1730	1494	48	48	22	M20				15	85	85	1622	1618					5030	533
HN45/1600			010.45.1600.**			1740	1460	110	1687	1513	45	45	φ26	φ26				10	100	100	1602	1598					6600	523
HN55/1776			787/1628G2	E.1398.25.01.AA.LM		1927	1628	130	1875	1680	36	36	26	M24				15	115	115	1778	1774					6920	732
HN45/1800			010.45.1800.**			1940	1660	110	1887	1713	45	45	26	26				10	100	100	1802	1798					7930	610
HN60/1850			787/1700KM			2000	1700	150	1950	1750	24	24	21	21				20	130	130	1858	1842					6840	826
HN25/1820	VU 251820					1926	1714	65	1886	1754	40	40	22	22				10	55	55	1819	1921					4000	240
HN60/2000			010.60.2000.**	E.1470.30.00.CC.LM		2178	1825	144	2110	1891	48	48	33	33				12	132	132	2002	1998					12100	1100
HN25/1932	VU 251932					2032	1832	65	1992	1872	52	52	22	22				10	55	55	1931	1933					5000	235
HN70/2385						2385	1855	175	2305	1985	30	48	φ39	φ36				10	165	165	2165	2155					15600	2368.6
HN40/2000	VU 402000					2116	1884	100	2076	1924	92	92	22	22				14	86	86	1998	2002					7500	430
HN25/2115	VU.10.2115.AF					2200	2030	65	2170	2060	18	36	φ18	M16					65	65	2117	2113					6300	248
HN45/2240			010.60.2240.**			2418	2065	144	2350	2131	48	48	33	33				12	132	132	2242.5	2237.5					13500	1250
HN25/2300	VU 252300					2400	2200	73	2360	2240	60	60	22	22				14	59	59	2299	2301					5000	300
HN60/2500			010.60.2500.**			2678	2325	144	2610	2391	56	56	33	33				12	132	132	2502.5	2497.5					15000	1400
HN60/2800			010.60.2800.**			2978	2625	144	2910	2691	56	56	33	33				12	132	132	2802.5	2797.5					16800	1600
HN30/2900	VU 302900					3005	2795	82	2965	2835	100	100	22	22				14	68	68	2898	2902					8600	460
HN80/3154	VU 803154					3403	2905	172	3313	2995	64	64	48	48				14	158	158	3151	3157					20700	2740
HN75/3150			010.75.3150.**			3376	2922	174	3286	3014	56	56	45	45				12	162	162	3152.5	3147.5					23800	2800

	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HN75/3550			010.75.3550.**			3776	3322	174	3686	3414	56	56	45	45				12	162	162	3552.5	3547.5					26900	3200
HN75/4000			010.75.4000.**			4226	3772	174	4136	3864	60	60	45	45				12	162	162	4002.5	3997.5					30200	3600
HN75/4500			010.75.4500.**			4726	4272	174	4636	4364	60	60	45	45				12	162	162	4502.5	4497.5					34100	4000

本文是【http://www.hnbearings.com 洛阳华纳精密轴承科技有限公司】原创，转载时请务必以链接形式注明作者和出处

上一篇：四点接触球外齿外法兰

下一篇：四点接触球外齿
