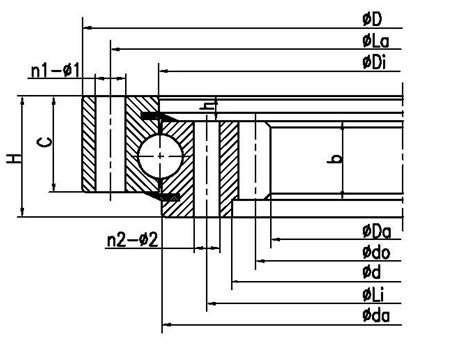

四点接触球内齿

型号	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
					Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x
HN20/308					216	403		55	358	259	24	28	φ13	φ13	380	235	42	8	47	43	310	306	4	56	224		500	27.5
HN20/287					216	340		61	324	252	20	20	3/8	3/8			54	7	54	54	288	286	4	56	224		420	19.3
HN15/288	VI 160288N				216	340		39	324	252	20	20	9	9			34	5	34	34	287	289	4	56	224		350	12
HN15/288Y				I.340.16.00.D.1	216	340		39	324	252	20	20	φ9	φ9			34	5	34	34	288	288	4	56	224		260	12
HN20/418					256.95	417.9		50	390	295	18	24	M15.88	M15.88			44	6	44	44	344.48	344.42	5.08	52	264.16		630	24.7
HN20/387					292	457		48	432	343	18	18	1/2	1/2			46	2	46	46	387.5	387.5	4	75	300		560	29
HN10/388					294	388		35	372	326	6	6	φ8.5	M8			30	5	30	30	349	347	3	100	300		200	9.9
HN20/400		062.20.0400.000.11.1503			300	475		55	448	352	16	16	13.5	13.5			46	9	46	46	399	401	5	61	305	-0.5	950	33
HN20/385Y					306	445		46	425	345	16	16	φ13	φ13		323	35	8	38	38	386	384	3	104	312		520	20.5
HN20/385					306	445		46	425	345	16	16	φ13	φ13		323	35	8	38	38	385	385	3	104	312		570	20.1
HN20/414Y				VSI200414N	325	486		56	460	375	24	24	φ14	M12	484	350	40	11.5	44.5	44.5	415.5	412.5	5	67	335		630	29.6
HN20/414A				I.486.20.00.B	325	486		56	460	375	24	24	φ14	M12			44.5	11.5	44.5	44.5	415.5	412.5	5	67	335		500	32.2
HN20/414					325	486		56	460	375	24	24	φ14	M12	484		44.5	11.5	44.5	44.5	415.5	412.5	5	67	335		560	29.6
HN20/414Y1	VSI200414N				325	486		56	460	375	24	24	φ14	M12			40	11.5	44.5	44.5	415.5	412.5	5	67	335		600	29
HN20/414Y2	VSI200414N				325	486		56	460	375	24	24	14	M12*20		350	40	11.5	44.5	44.5	415.5	412.5	5	67	335		560	31
HN20/414Y3				I.486.20.00.B	325	486		56	460	375	24	24	φ14	M12			44.5	11.5	44.5	44.5	415.5	412.5	5	67	335		550	31
HN20/414Y4		062.20.0414.500.01.1503			326.5	486		56	460	375	24	24	13.5	M12			45.5	10.5	45.5	45.5	415.5	412.5	5	67	335		720	31
HN20/414Y5		062.20.0414.575.01.1403			326.5	484.5		56	460	375	24	24	13.5	M12			45.5	10.5	45.5	45.5	415.5	411	5	67	335		720	31
HN15/420	VI 160420N				332	486		39	462	378	16	16	14	14			34	5	34	34	419	421	4	85	340		550	24
HN15/420Y				I.486.16.00.D.1	332	486		39	462	378	16	16	φ14	φ14			34	5	34	34	420	420	4	85	340		380	24
HN20/450		062.20.0450.000.11.1503			345	531		55	500	400	16	16	15.5	15.5			46	9	46	46	449	451	5	70	350	-0.5	1070	38
HN30/500			013.30.500.**		365	602		80	566	434	20	20	18	18		398	60	10	70	70	501.5	498.5	5	74	370	0.5	1290	75.8
HN30/500Y			014.30.500.**		366	602		80	566	434	20	20	18	18		398	60	10	70	70	501.5	498.5	6	62	372	0.5	1290	75.8
HN25/488				I.570.25.00.D.1	378	570		70	540	436	18	18	φ18	φ18		410	55	10	60	55	488	488	6	65	390		980	54
HN20/465				I.535.22.00.D.3.V	380	535		50	510	420	16	16	φ13	M12�1.25			40	5	45	40	466.5	464.5	4	96	384		1050	32
HN25/489	VI 250489N				384	562		55	538	440	40	40	14	14			50	5	50	50	488	490	6	66	396		1080	43
HN25/489Y				I.562.25.15.D.1	385	560		60	538	440	30	30	φ14	φ14		418	43	10	50	50	489	489	6	66	396		1050	41
HN30/560			013.30.560.**		425	662		80	626	494	20	20	18	18		458	60	10	70	70	561.5	558.5	5	86	430	0.5	1440	94
HN30/560Y			014.30.560.12		426.517	662		80	626	494	20	20	18	18		458	60	10	70	70	561.5	558.5	6	72	432	0.5	1440	94
HN25/547				I.635.25.00.D.3.V	439.5	635		60	605	490	24	16	φ15	M16�1.5		467	50	5	55	50	547	547	6	74	444		1190	57

发送询价	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号					Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x
HN20/544	VSI200544N			I.616.20.00.B	444	616		56	590	505	32	32	φ14	M12			44.5	11.5	44.5	44.5	545.5	542.5	6	76	456		660	45.6
HN20/548					444	616		56	590	505	32	32	φ14	φ14			44.5	11.5	44.5	44.5	549.5	546.5	6	76	456		660	40.8
HN20/544Y1		062.20.0544.500.01.1503			445.2	616		56	590	505	32	32	13.5	M12			45.5	10.5	45.5	45.5	545.5	542.5	6	76	456		950	42
HN20/544Y2		062.20.0544.575.01.1403			445.2	614.5		56	590	505	32	32	13.5	M12			45.5	10.5	45.5	45.5	545.5	541	6	76	456		950	42
HN20/560		062.20.0560.000.11.1503			450	641		55	610	510	20	20	15.5	15.5			46	9	46	46	559	561	6	76	456	-0.5	1320	51
HN20/575					462	657		55	625	525	16	16	M16	M16			48	7	48	43	577	573	6	79	474		850	53
HN20/575Y	VI 200575N				462	657		55	625	525	16	16	18	18			48	7	48	43	574	576	6	79	474		1100	55
HN20/565					467.4	640		56	615	520	16	16	M16	M16			46	10	46	46	567	563	5	95	475		1100	46.2
HN25/567					470	640		50	615	520	16	16	M14	M14			45	5	45	40	569	565	5	96	480		1100	42.4
HN20/567					470	640		50	615	520	24	24	φ13	φ13		496	44.5	5	45	40	569	565	5	96	480		980	44.9
HN20/568					472	640		50	615	520	16	16	φ13	φ13		496	44.5	5	45	40	569	567	5	96	480		1100	40
HN30/630Y			014.30.630.**		488	732		80	696	564	24	24	18	18		528	60	10	70	70	631.5	628.5	8	62	496	0.5	1870	110
HN30/630			013.30.630.**		492	732		80	696	564	24	24	18	18		528	60	10	70	70	631.5	628.5	6	83	498	0.5	1870	110
HN25/635	VI 250635N				504	722		59	690	580	24	24	18	18			52	7	52	52	634	636	8	65	520		1400	70
HN20/630		062.20.0630.000.11.1503			516	717		55	682	578	20	20	17.5	17.5			46	9	46	46	629	631	6	87	522	-0.5	1510	59
HN20/644A	VSI 200644N			I.716.20.00.B	546	716		56	690	605	36	36	φ14	M12			44.5	11.5	44.5	44.5	645.5	642.5	6	93	558		780	53.4
HN25/663				I.750.25.00.D.1	546	750		70	720	605	20	20	φ18	φ18		575	55	10	60	55	663	663	6	93	558		1300	76
HN20/644					547.2	716		56	690	605	36	36	φ13.5	M12			45.5	10.5	45.5	45.5	645.5	642.5	6	93	558		900	50
HN20/644Y		062.20.0644.500.01.1503			547.2	716		56	690	605	36	36	13.5	M12			45.5	10.5	45.5	45.5	645.5	642.5	6	93	558		1150	50
HN20/644Y1		062.20.0644.575.01.1403			547.2	714.5		56	690	605	36	36	13.5	M12			45.5	10.5	45.5	45.5	645.5	641	6	93	558		1150	50
HN40/713	VI 400713N				560	817		86	785	640	52	52	18	18			79	7	79	79	711	715	10	58	580		2700	140
HN30/710Y			014.30.710.**		568	812		80	776	644	24	24	18	18		608	60	10	70	70	711.5	708.5	8	72	576	0.5	2120	120
HN30/712				I.816.32.10.D.1	568.9	815		90	785	640	18	18	φ17	φ17	815	605	67	15	75	75	712.5	712.5	7	82	574		2000	143
HN30/710			013.30.710.**		570	812		80	776	644	24	24	18	18		608	60	10	70	70	711.5	708.5	6	86	516	0.5	2120	120
HN30/720					584	812		68	780	660	40	40	M18	M18			61	7	61	61	721.5	718.5	8	75	600		1780	92.5
HN30/720Y	VI 300720N				584	812		68	780	660	40	40	18	18			61	7	61	61	718	722	8	75	600		2050	100
HN20/773					586.8	773		65	742	638	24	24	φ18	M16		616	50	8	57	52	680.2	688.6	6	99	594	0.4	1430	73.2
HN30/720Y1				I.815.32.10.D.1	593	810		80	780	660	30	30	φ18	φ18	810	630	60	12	68	68	720	720	8	76	608		2000	110
HN20/710		062.20.0710.000.11.1503			594	797		55	762	658	24	24	17.5	17.5			46	9	46	46	709	711	6	100	600	-0.5	1750	68
HN30/720Y2				I.810.32.00.D.1	601	810		80	780	660	20	20	φ18	φ18	810	630	60	12	68	68	720	720	6	102	612		2000	110

发送询价	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号					Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x
HN25/755	VSI 250755N				610	855		80	815	694	24	24	22	M20*40			71	26	71	54	753	757	10	63	630		2250	119
HN25/756				I.855.25.00.B	610	853		80	815	694	24	24	φ22	M20	853	755	71	9	71	54	756	756	10	63	630		2270	119
HN40/800Y			014.40.800.**		630	922		100	878	722	30	30	22	22		678	80	10	90	90	801.5	798.5	10	64	640	0.5	3130	256
HN40/800			013.40.800.12		632	922		100	878	722	30	30	22	22		678	80	10	90	90	801.5	798.5	8	80	640	0.5	3130	256
HN20/744	VSI200744N			I.816.20.00.B	648	816		56	790	705	40	40	φ14	M12			44.5	11.5	44.5	44.5	745.5	742.5	6	110	660		910	58
HN25/762				I.850.25.00.D.1	648	850		70	820	705	24	24	φ18	φ18		677	55	10	60	55	762	762	6	110	660		1500	91
HN20/743					649	816		56	790	705	40	40	φ14	M12			46	10	46	46	746.7	739.7	6	110	660		1170	57
HN20/744-0020					649.2	814.5		56	790	705	40	40	φ13.5	M12			45.5	10.5	45.5	45.5	745.5	742.5	6	110	660		1650	58
HN20/744Y1		062.20.0744.500.01.1503			649.2	816		56	790	705	40	40	13.5	M12			45.5	10.5	45.5	45.5	745.5	742.5	6	110	660		1300	58
HN20/744Y2		062.20.0744.575.01.1403			649.2	814.5		56	790	705	40	40	13.5	M12			45.5	10.5	45.5	45.5	745.5	741	6	110	660		1300	58
HN20/800					690	890		56	858	742	20	20	M14	M14			44.5	11.5	44.5	44.5	802	798	5	140	700		1050	80.5
HN25/855	VSI 250855N				710	955		80	915	794	28	28	22	M20*40			71	26	71	54	853	857	10	73	730		2550	137
HN25/855Y		062.25.0855.500.11.1503			710	955		80	915	794	28	28	22	M20	953		71	26	71	54	854	856	10	73	730		2520	133
HN25/855Y1		062.25.0855.575.11.1403			710	953		80	915	794	28	28	22	M20			71	26	71	54	854	855	10	73	730		2520	133
HN25/856				I.955.25.00.B	710	953		80	915	794	28	28	φ22	M20	953	855	71	9	71	54	856	856	10	73	730		2570	137
HN40/900Y			014.40.900.**		730	1022		100	978	822	30	30	22	22		778	80	10	90	90	901.5	898.5	10	74	740	0.5	3550	240
HN20/844	VSI 200844N			I.916.20.00.B	736	916		56	890	805	40	40	φ14	M12			44.5	11.5	44.5	44.5	845.5	842.5	8	94	752		1030	73.4
HN25/865	VI 250865N				736	952		60	920	810	20	20	18	18			53	7	53	53	864	866	8	94	752		1900	100
HN40/900			013.40.900.**		736	1022		100	978	822	30	30	22	22		778	80	10	90	90	901.5	898.5	8	93	744	0.5	3550	240
HN25/862				I.950.25.00.D.1	736	950		70	920	805	30	30	φ18	φ18		775	55	10	60	55	862	862	8	94	752		1660	108
HN20/844Y		062.20.0844.500.01.1503			737.6	916		56	890	805	40	40	13.5	M12			45.5	10.5	45.5	45.5	845.5	842.5	8	94	752		1460	69
HN20/844Y1		062.20.0844.575.01.1403			737.6	914.5		56	890	805	40	40	13.5	M12			45.5	10.5	45.5	45.5	845.5	841	8	94	752		1460	69
HN25/886		062.25.0886.800.11.1504			752	980		63	944	827	36	36	17.5	17.5			54	9	54	54	885	887	8	95	760	-0.5	2620	111
HN20/897	VI 200897N				776	976		60	944	850	32	32	18	18			53	17	53	43	896	898	8	99	792		1700	90
HN25/892				I.980.25.00.D.3	784	980		84	944	850	36	36	φ18	M16	975	824	72	10	74	66	892	892	8	100	800		1600	120
HN25/886		062.25.0886.106.11.1504			784	980		77	944	850	36	36	17.5	M16		820	62	10	67	56	885	887	8	100	800		2680	109
HN25/892Y				I.980.25.00.D.3	784	975		84	944	850	36	36	φ18	M16		824	72	7	77	66	892	892	8	100	800		1810	135
HN25/920				I.1015.25.15.D.1	784	1015		82	980	860	40	40	φ18	φ18		824	67	12	72	66	920	920	8	100	800		2200	143
HN25/955	VSI250955N				810	1055		80	1015	894	30	30	φ22	M20			71	9	71	54	953	957	10	83	830		1580	143
HN25/955Y		062.25.0955.500.11.1503			810	1055		80	1015	894	30	30	22	M20	1053		71	9	71	54	954	956	10	83	830		2800	150

发送询价	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号					Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x
HN25/955Y1		062.25.0955.575.11.1403			810	1053		80	1015	894	30	30	22	M20			71	9	71	54	954	955	10	83	830		2800	150
HN25/956				I.1055.25.00.B	810	1053		80	1015	894	30	30	φ22	M20	1053	955	71	9	71	54	956	956	10	83	830		2860	149
HN40/1000Y			014.40.1000.**		816	1122		100	1078	922	36	36	22	22		878	80	10	90	90	1001.5	998.5	12	69	828	0.5	3940	305
HN40/1000			013.40.1000.**		820	1122		100	1078	922	36	36	22	22		878	80	10	90	90	1001.5	998.5	10	83	830	0.5	3940	305
HN20/944	VSI200944N			I.1016.20.00.B	840	1016		56	990	905	44	44	φ14	M12			44.5	11.5	44.5	44.5	945.5	942.5	8	107	856		1440	79
HN20/944Y1		062.20.0944.500.01.1503			841.6	1016		56	990	905	44	44	13.5	M12			45.5	10.5	45.5	45.5	945.5	942.5	8	107	856		1650	76
HN20/944Y2		062.20.0944.575.01.1403			841.6	1014.5		56	990	905	44	44	13.5	M12			45.5	10.5	45.5	45.5	945.5	941	8	107	856		1650	76
HN25/1055	VSI 25 1055N				910	1155		80	1115	994	30	30	φ22	M20			71	9	71	54	1057	1053	10	93	930		1860	161
HN25/1055Y		062.25.1055.500.11.1503			910	1155		80	1115	994	30	30	22	M20	1153		71	9	71	54	1054	1056	10	93	930		3100	166
HN25/1055Y1		062.25.1055.575.11.1403			910	1153		80	1115	994	30	30	22	M20			71	9	71	54	1054	1055	10	93	930		3100	166
HN25/1056				I.1155.25.00.B	910	1153		80	1115	994	30	30	φ22	M20	1153	1055	71	9	71	54	1056	1056	10	93	930		3150	165
HN25/1077		062.25.1077.890.11.1503			930	1169		63	1134	1017	36	36	17.5	17.5			54	9	54	54	1076	1078	10	94	940	-0.5	3150	140
HN40/1128	VI 401128N				936	1258		104	1210	1045	36	36	26	26			95	23	95	81	1126	1130	12	80	960		4200	320
HN40/1120Y			014.40.1120.**		936	1242		100	1198	1042	36	36	22	22		998	80	10	90	90	1122	1118	12	79	948	0.5	4430	300
HN40/1120			013.40.1120.**		940	1242		100	1198	1042	36	36	22	22		998	80	10	90	90	1122	1118	10	95	950	0.5	4430	300
HN25/1100	VI 251100N				950	1200		84	1160	1040	30	30	22	22			75	30	75	54	1099	1101	10	97	970		2420	180
HN30/1120					960	1228		79	1188	1052	40	40	M22	M22			70	9	70	64	1122	1118	10	98	980		2720	202
HN20/1087	VI 201087N				960	1166		64	1134	1040	40	40	18	18			55	19	55	45	1086	1088	10	98	980		2070	115
HN30/1120	VI 301120N				960	1228		79	1188	1052	40	40	22	22			70	15	70	64	1118	1122	10	98	980		3500	205
HN25/1077		062.25.1077.308.11.1504			960	1170		84	1134	1040	36	36	17.5	M16		1010	61	18	66	64	1076	1076	10	98	980		3300	148
HN30/1120Y		062.30.1120.000.11.1504			960	1232		79	1188	1052	36	36	22	22			70	16	70	63	1118	1121	10	97	970	-0.5	3700	206
HN30/1077					961	1175		90	1134	1040	36	36	M16	M16	1165	1010	62	18	72	75	1076	1079	10	98	980		2200	164
HN30/1075					961	1175		90	1134	1040	36	36	M16	M16	1165	1010	62	18	72	75	1078	1075	10	98	980		2600	164
HN40/1135			2782/1000GK		972.6	1270		100	1220	1050	24/2x2	24/2x2	17/M12	17/M12		1000	70	15	85	85	1137	1133	6	164	984		3840	322
HN20/1166					984	1166		56	1140	1055	48	48	M12	M12			44.5	11.5	44.5	44.5	1095.5	1092.5	8	125	1000		1600	92.4
HN20/1094A	VSI 201094N			I.1166.20.00.B	984	1166		56	1140	1055	48	48	φ14	M12			44.5	11.5	44.5	44.5	1095.5	1092.5	8	125	1000		1700	91.7

发送询价	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号					Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x
HN20/1094Y1		062.20.1094.500.01.1503			985.6	1166		56	1140	1055	48	48	13.5	M12			45.5	10.5	45.5	45.5	1095.5	1092.5	8	125	1000		1900	91
HN20/1094Y2		062.20.1094.575.01.1403			985.6	1164.5		56	1140	1055	48	48	13.5	M12			45.5	10.5	45.5	45.5	1095.5	1091	8	125	1000		1900	91
HN25/1155	VSI 25 1155N				1010	1255		80	1215	1094	36	36	22	M20*40			71	26	71	54	1153	1157	10	103	1030		3630	180
HN25/1155Y		062.25.1155.500.11.1503			1010	1255		80	1215	1094	36	36	22	M20	1253		71	26	71	54	1154	1156	10	103	1030		3420	183
HN25/1155Y1		062.25.1155.575.11.1403			1010	1253		80	1215	1094	36	36	22	M20			71	26	71	54	1154	1155	10	103	1030		3420	183
HN40/1185					1014	1300		105	1260	1110	26	34	φ26	φ26		1070	80	15	90	90	1183	1187	10	103	1030		3800	306.7
HN40/1187					1020	1300		105	1260	1110	33	36	φ26	φ26			90	15	90	90	1189	1185	8	129	1032		3700	295
HN25/1180		062.25.1180.000.11.1504			1020	1287		69	1243	1117	36	36	22	22			60	9	60	60	1179	1181	10	103	1030	-0.5	3330	185
HN45/1250Y			014.45.1250.**		1036	1390		110	1337	1163	40	40	26	26		1110	90	10	100	100	1252	1248	14	75	1050	0.5	5540	420
HN45/1250			013.45.1250.**		1044	1390		110	1337	1163	40	40	26	26		1110	90	10	100	100	1252	1248	12	88	1056	0.5	5540	420
HN35/1220	VI 361220N				1060	1330		85	1290	1150	48	48	22	22			75	10	75	75	1218	1222	10	108	1080		4025	250
HN30/1250		062.30.1250.000.11.1504			1090	1362		79	1318	1182	40	40	22	22			70	16	70	63	1248	1251	10	110	1100	-0.5	4100	231
HN40/1282					1100	1410		96	1365	1200	36	36	φ25.4	φ25.4		1156	70	10	86	86	1280	1284	10	112	1120		3200	351
HN40/1282Y					1100	1413		96	1365	1200	43	44	φ26	φ26		1156	70	10	86	86	1280	1284	10	112	1120		3200	330.8
HN30/1280					1110	1408		80	1360	1200	48	44	φ26	φ26			70	10	70	70	1278	1282	10	113	1130		3200	259
HN25/1255	VSI 25 1255N				1110	1355		80	1315	1194	42	42	22	M20*40			71	26	71	54	1253	1257	10	113	1130		4000	195
HN25/1255Y		062.25.1255.500.11.1503			1110	1355		80	1315	1194	42	42	22	M20	1353		71	26	71	54	1254	1256	10	113	1130		3700	198
HN25/1255Y1		062.25.1255.575.11.1403			1110	1353		80	1315	1194	42	42	22	M20			71	26	71	54	1254	1255	10	113	1130		3700	198
HN30/1280Y					1130	1400		75	1360	1220	36	36	φ24	φ24		1180	60	10	65	65	1292	1288	10	115	1150		3900	220.5
HN40/1304	VI 401304N				1140	1416		92	1380	1228	76	76	20	20			82	10	82	82	1302	1306	10	116	1160		4812	295
HN30/1302					1142	1415		95	1370	1230	36	36	φ24	φ24		1194	60	23	72	78	1300	1304	10	116	1160		3300	272
HN35/1300					1144	1415		95	1370	1230	47	48	φ24	φ24		1190	60	23	72	78	1298	1302	10	116	1160		4000	260
HN50/1370			2787/1210G2		1164	1530		122	1480	1260	40	40	26	26		1210	80	14	110	108	1372	1368	10	118	1180		7130	540
HN30/1384					1176	1520		102	1465	1305	48	48	φ26	M24		1240	88	9	93	68	1382	1385	14	85	1190	0.5	5185	377.5
HN50/1385	VI 501385N				1176	1528		110	1480	1290	56	56	26	26			100	10	100	100	1383	1387	12	100	1200		6375	490
HN40/1348	VI 401348N				1180	1465		92	1425	1270	60	60	22	22			82	10	82	82	1346	1350	10	120	1200		5000	320
HN45/1400			013.45.1400.**		1188	1540		110	1487	1313	40	40	26	26		1260	90	10	100	100	1402	1398	12	100	1200	0.5	6170	480
HN45/1400Y			014.45.1400.**		1190	1540		110	1487	1313	40	40	26	26		1260	90	10	100	100	1402	1398	14	86	1204	0.5	6170	480
HN25/1355	VSI 25 1355N				1210	1455		80	1415	1294	42	42	22	M20*40			71	26	71	54	1353	1357	10	123	1230		4300	212
HN25/1355Y		062.25.1355.500.11.1503			1210	1455		80	1415	1294	42	42	22	M20	1453		71	26	71	54	1354	1356	10	123	1230		4100	215

发送询价	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号					Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x
HN25/1355Y1		062.25.1355.575.11.1403			1210	1453		80	1415	1294	42	42	22	M20			71	26	71	54	1354	1355	10	123	1230		4100	215
HN40/1387		062.40.1387.000-103			1214.9	1521		129	1469	1315	56	48	φ26	M24		1272	103	16	113	104	1385	1388	12	101	1236.5	1.02	5400	491
HN30/1400		062.30.1400.000.11.1504			1224	1512		89	1468	1332	44	44	22	22			80	26	80	63	1398	1401	12	103	1236	-0.5	4600	296
HN35/1398Y					1233	1535		104	1475	1321	53	54	φ24.5	φ24.5			90	14	90	90	1396	1400	8	156	1248		4400	392
HN35/1398					1233	1535		104	1475	1321	40	48	φ24.5	φ24.5			90	14	90	90	1396	1400	8	156	1248		4400	392
HN40/1500	VI 401500N				1308	1630		92	1582	1418	48	48	26	26			82	10	82	82	1498	1502	12	111	1332		5560	400
HN40/1500Y		062.40.1500.000.19.1504			1308	1634		94	1582	1418	40	40	26	26			85	13	85	81	1498	1501	12	110	1320	-0.5	5900	410
HN25/1455	VSI 25 1455N				1310	1555		80	1515	1394	48	48	22	M20*40			71	26	71	54	1453	1457	10	133	1330		4630	227
HN25/1455Y		062.25.1455.500.11.1503			1310	1555		80	1515	1394	48	48	22	M20	1553		71	26	71	54	1454	1456	10	133	1330		4300	229
HN25/1455Y1		062.25.1455.575.11.1403			1310	1553		80	1515	1394	48	48	22	M20			71	26	71	54	1454	1455	10	133	1330		4300	229
HN25/1553		062.25.1455.501.11.1403			1320	1553		70	1515	1394	48	48	M16	φ17.5			61	9	61	54	1459	1451	5	266	1330		4000	203
HN45/1560			2787/1400GK		1364.5	1715		110	1660	1460	24	24	M20	M20		1400	77	15	95	95	1562	1558	6	230	1380	-0.35	3650	545
HN45/1560Y			2787/1400GK1		1364.5	1715		110	1660	1460	24	24	23	23		1400	77	15	95	95	1562	1558	6	230	1380	-0.35	3650	545
HN45/1600Y			014.45.1600.**		1376	1740		110	1687	1513	45	45	26	26		1460	90	10	100	100	1602	1598	16	87	1392	0.5	7020	550
HN45/1600			013.45.1600.**		1386	1740		110	1687	1513	45	45	26	26		1460	90	10	100	100	1602	1598	14	100	1400	0.5	7020	550
HN35/1610		062.35.1610.007.48.1503			1400	1741		95	1689	1532	60	60	φ26	M24	1740	1459	86	9	86	77	1608	1611	14	101	1414	0.5	5000	417.8
HN40/1135			2787/1440		1400	1780		100	1730	1494	48	48	22	M20		1440	50	15	90	85	1622	1618	8	177	1416		5030	554
HN40/1620Y			2787/1440G		1400	1780		100	1730	1494	48	48	22	M20		1440	50	15	90	85	1622	1618	8	177	1416		5780	554
HN40/1620Y1			2768/1440G		1400	1780		104	1730	1494	48	48	22	M20		1440	52	17	94	87	1627	1613	8	177	1416		5780	555
HN50/1615					1416	1753		110	1705	1525	24	24	M24	M24			100	10	100	100	1617	1613	12	120	1440		6300	577
HN50/1615Y	VI 501615N				1416	1753		110	1705	1525	64	64	26	26			100	10	100	100	1613	1617	12	120	1440		7560	550
HN30/1600		062.30.1600.000.11.1504			1428	1712		89	1668	1532	48	48	22	22			80	26	80	63	1598	1601	12	120	1440	-0.5	5300	334
HN60/1700			2787/1525G2		1452.33	1875		140	1815	1585	42	42	29	29		1525	110	18	113	122	1702	1698	16	92	1472	0.35	8730	1019
HN40/1700	VI 401700N				1498	1830		92	1782	1618	56	56	26	26			82	10	82	82	1698	1702	14	109	1526		6310	460
HN50/1800		062.50.1800.001.49.1504			1554	1971		109	1905	1695	36	36	33	33			100	10	100	99	1798	1802	14	112	1568	-0.5	7500	762
HN50/1785	VI 501785N				1568	1923		110	1875	1695	72	72	26	26			100	10	100	100	1783	1787	14	114	1596		8250	630
HN45/1800			013.45.1800.**		1568	1940		110	1887	1713	45	45	26	26		1660	90	10	100	100	1802	1798	14	113	1582	0.5	7930	610
HN45/1800Y			014.45.1800.**		1568	1940		110	1887	1713	45	45	26	26		1660	90	10	100	100	1802	1798	16	99	1584	0.5	7930	610
HN60/1865	VI 601865N				1616	2024		128	1970	1760	68	68	30	30			118	10	118	118	1863	1867	16	103	1648		10100	890
HN45/1925			2788/1712		1712	2050		112	2006	1847	36	72	22	22		1790	100	20	100	92	1926	1925	16	108	1728	-0.5	6040	663

发送询价	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号					Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x
HN50/1945	VI 501945N				1722	2088		110	2040	1850	48	48	26	26			100	10	100	100	1943	1947	14	125	1750		9000	740
HN45/2000			013.60.2000.**		1728	2178		144	2110	1891	48	48	33	33		1825	120	12	132	132	2002	1998	16	109	1744	0.5	12100	1100
HN45/2000Y			014.60.2000.**		1728	2178		144	2110	1891	48	48	33	33		1825	120	12	132	132	2002	1998	18	97	1746	0.5	12100	1100
HN30/1905	VI 301905N				1740	2010		82	1970	1840	48	48	22	22			72	18	72	64	1903	1907	12	147	1764		5450	360
HN60/2026	VI 602026N				1764	2184		136	2130	1921	72	72	30	30			122	14	122	122	2024	2028	18	100	1800		11200	1030
HN50/2000		062.50.2000.001.49.1504			1764	2171		109	2105	1895	40	40	33	33			100	10	100	99	1998	2002	14	127	1778	-0.5	8400	843
HN40/1700		062.40.1700.007.19.1503			1834	1834		94	1782	1618	44	44	26	26			85	13	85	81	1698	1701	14	108	1512	-0.5	6880	475
HN60/2180	VI 602180N				1920	2355		136	2295	2065	64	64	33	33			122	14	122	122	2178	2182	16	122	1952		12000	1170
HN45/2240Y			014.60.2240.**		1980	2418		144	2350	2131	48	48	33	33		2065	120	12	132	132	2242.5	2237.5	18	111	1998	0.5	13500	1250
HN50/2240		062.50.2240.001.49.1504			1984	2411		109	2345	2135	48	48	33	33			100	10	100	99	2238	2242	16	125	2000	-0.5	9400	961
HN45/2240			013.60.2240.**		1984	2418		144	2350	2131	48	48	33	33		2065	120	12	132	132	2242.5	2237.5	16	125	2000	0.5	13500	1250
HN45/2280	VI 452280N				2072	2413		110	2365	2195	84	84	26	26			96	14	96	96	2278	2282	14	150	2100		10250	780
HN65/2340			2789/2230		2144.25	2488		160	2445	2275	48	48	M20	M22		2230	145	25	155	135	2342.5	2337.5	18	121	2178		12470	1114
HN60/2360			2789/2240G2		2145.6	2500		140	2454	2280	56	56	M24	M24		2240	125	25	135	115	2362.5	2357.5	18	121	2178		8560	1161
HN60/2500Y			014.60.2500.**		2220	2678		144	2610	2391	56	56	33	33		2325	120	12	132	132	2502.5	2497.5	20	112	2240	0.5	15000	1400
HN60/2500			013.60.2500.**		2232	2678		144	2610	2391	56	56	33	33		2325	120	12	132	132	2502.5	2497.5	18	125	2250	0.5	15000	1400
HN50/2490		062.50.2490.001.49.1504			2240	2661		109	2595	2385	54	54	33	33			100	10	100	99	2488	2492	16	141	2256	-0.5	10850	1053
HN50/2540	VI 502540N				2286	2700		118	2640	2440	64	64	33	33			104	14	104	104	2538	2542	18	129	2322		11500	1100
HN60/2600	VI 602600N				2336	2775		136	2715	2485	76	76	33	33			122	14	122	122	2598	2602	16	148	2368		14100	1420
HN36/2686	VI 362686N				2480	2800		114	2760	2615	108	108	22	22			100	34	100	80	2684	2688	20	126	2520		8800	750
HN60/2800			013.60.2800.**		2520	2978		144	2910	2691	56	56	33	33		2625	120	12	132	132	2802.5	2797.5	18	141	2538	0.5	16800	1600
HN60/2800Y			014.60.2800.**		2520	2978		144	2910	2691	56	56	33	33		2625	120	12	132	132	2802.5	2797.5	20	127	2540	0.5	16800	1600
HN50/2800		062.50.2800.001.49.1504			2544	2971		109	2905	2695	60	60	33	33			100	10	100	99	2798	2802	16	160	2560	-0.5	12000	1205
HN65/2840			2789/2735		2624.62	2990		160	2954	2770	48	48	M20	M24		2735	144	25	155	135	2845	2835	22	121	2662		15590	1457
HN50/2875	VI 502875N				2628	3040		118	2980	2775	72	72	33	33			104	14	104	104	2873	2877	18	148	2664		13000	1260
HN45/2980	VI 452980N				2796	3100		109	3060	2900	160	160	22	22			95	14	95	95	2978	2982	12	235	2820		13000	860
HN75/3150Y			014.75.3150.**		2816	3376		174	3286	3014	56	56	45	45		2922	150	12	162	162	3152.5	3147.5	22	129	2838	0.5	23800	2800
HN75/3150			013.75.3150.**		2820	3376		174	3286	3014	56	56	45	45		2922	150	12	162	162	3152.5	3147.5	20	142	2840	0.5	23800	2800
HN60/3280	VI 603280N				3006	3455		136	3395	3165	96	96	33	33			122	14	122	122	3278	3282	18	169	3042		12600	1820
HN70/3383	VI 703383N				3100	3565		154	3505	3260	116	116	33	33			140	14	140	140	3380	3386	20	157	3140		22000	2290

	INA 型号	Rothe Erde 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号					Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x
HN50/3350					3104	3519		119	3453	3247	72	36	φ33	φ39			110	9	110	104	3348	3352	16	195	3120	0.5	20000	1452
HN45/3403	VI 453403N				3168	3560		110	3500	3305	80	80	33	33			96	14	96	96	3401	3405	16	200	3200		15000	1300
HN80/3500	VI 803500N				3200	3690		172	3630	3370	124	124	33	33			158	14	158	158	3497	3503	20	162	3240		23500	2720
HN75/3550Y			014.75.3550.**		3212	3776		174	3686	3414	56	56	45	45		3322	150	12	162	162	3552.5	3547.5	22	147	3234	0.5	26900	3200
HN75/3550			013.75.3550.**		3220	3776		174	3686	3414	56	56	45	45		3322	150	12	162	162	3552.5	3547.5	20	162	3240	0.5	26900	3200
HN80/3720	VI 803720N				3420	3910		172	3850	3590	132	132	33	33			158	14	158	158	3717	3723	20	173	3460		23500	2890
HN80/3820	VI 803820N				3520	4010		172	3950	3690	136	136	33	33			158	14	158	158	3817	3823	20	178	3560		25500	2990
HN75/4000Y			014.75.4000.**		3650	4226		174	4136	3864	60	60	45	45		3772	150	12	162	162	4002.5	3997.5	25	147	3675	0.5	30200	3600
HN75/4000			013.75.4000.**		3652	4226		174	4136	3864	60	60	45	45		3772	150	12	162	162	4002.5	3997.5	22	167	3674	0.5	30200	3600
HN80/4035	VI 804035N				3720	4234		172	4174	3896	144	144	33	33			158	14	158	158	4032	4038	20	188	3760		27700	3330
HN75/4500Y			014.75.4500.**		4150	4726		174	4636	4364	60	60	45	45		4272	150	12	162	162	4502.5	4497.5	25	167	4175	0.5	34100	4000
HN75/4500			013.75.4500.**		4158	4726		174	4636	4364	60	60	45	45		4272	150	12	162	162	4502.5	4497.5	22	190	4180	0.5	34100	4000
