双排异径球无齿

作者：发布时间：2016-02-01 浏览次数：3270

打印收藏关闭

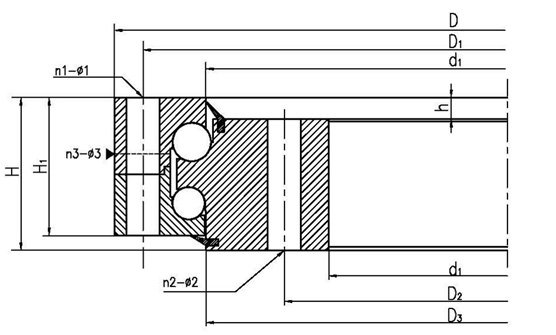

型号	LYC 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)							齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
	LYC 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HN25/500	020.25.500.**		616	384	106	580	420	20	20	18	18		60	10	80	96	517	523					1210	100
HN25/560	020.25.560.**		676	444	106	640	480	20	20	18	18		60	10	80	96	577	583					1340	115
HN25/630	020.25.630.**		746	514	106	710	550	24	24	18	18		60	10	80	96	647	653					1530	130
HN25/710	020.25.710.**		826	594	106	790	630	24	24	18	18		60	10	80	96	727	733					1730	140
HN30/800	020.30.800.**		942	658	124	898	702	30	30	22	22		80	10	95	114	822	828					2300	200
HN30/900	020.30.900.**		1042	758	124	998	802	30	30	22	22		80	10	95	114	922	928					2580	250
HN30/1000	020.30.1000.**		1142	858	124	1098	902	36	36	22	22		80	10	95	114	1022	1028					2860	300
HN30/1120	020.30.1120.**		1262	978	124	1218	1022	36	36	22	22		80	10	95	114	1142	1148					3210	340
HN30/1250	020.30.1250.**		1426	1074	160	1374	1126	40	40	26	26		90	10	121	150	1282	1286					4820	580
HN40/1400	020.40.1400.**		1576	1224	160	1524	1272	40	40	26	26		90	10	121	150	1432	1436					5430	650
HN40/1600	020.40.1600.**		1776	1424	160	1724	1476	45	45	26	26		90	10	121	150	1632	1636					6200	750
HN40/1800	020.40.1800.**		1976	1624	160	1924	1676	45	45	26	26		90	10	121	150	1832	1936					6920	820
HN50/2000	020.50.2000.**		2215	1785	190	2149	1851	48	48	33	33		120	12	143	178	2032	2038					9870	1150
HN50/2240	020.50.2240.**		2455	2025	190	2389	2091	48	48	33	33		120	12	143	178	2272	2278					11100	1500
HN50/2500	020.50.2500.**		2715	2285	190	2649	2351	56	56	33	33		120	12	143	178	2532	2538					11100	1500
HN50/2800	020.50.2800.**		3015	2585	190	2949	2651	56	56	33	33		120	12	143	178	2832	2838					13900	1900
HN60/3150	020.60.3150.**		3428	2872	226	3338	2962	56	56	45	45		150	12	170	214	3192	3198					18700	3300
HN60/3550	020.60.3550.**		3828	3272	226	3738	3362	56	56	56	56		150	12	170	214	3592	3598					21100	3700
HN60/4000	020.60.4000.**		4278	3722	226	4188	3812	60	60	60	60		150	12	170	214	4042	4048					23700	4200
HN60/4500	020.60.4500.**		4778	4222	226	4688	4312	60	60	60	60		150	12	170	214	4542	4548					26700	4700
