三排滚子外齿

作者：发布时间：2016-02-01 浏览次数：5259

打印收藏关闭

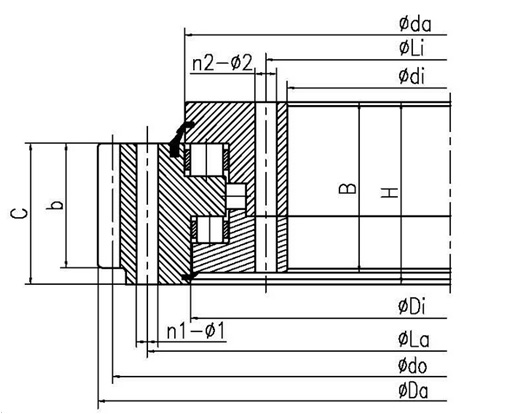

型号	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HNO25/500y1	YA 25 0500N			738		336	148	630	396	16	16	ф33	ф33			102	36	134	112	522	544	10	72	720		446	260
HNO25/500		131.25.500.**		665		366	148	598	402	24	24	18	18	634		80	32	138	116	526	537	5	130	650	0.5	2750	224
HNO25/500Y		132.25.500.**		666		366	148	598	402	24	24	18	18	634		80	32	138	116	463	474	6	108	648	0.5	2750	224
HNO25/560		131.25.560.**		725		426	148	658	462	24	24	18	18	694		80	32	138	116	586	597	5	142	710	0.5	3080	240
HNO25/560Y		132.25.560.**		726		426	148	658	462	24	24	18	18	694		80	32	138	116	523	534	6	118	708	0.5	3080	240
HNO25/630Y		132.25.630.**		808		496	148	728	532	28	28	18	18	764		60	32	138	116	593	604	8	98	784	0.5	3450	270
HNO25/630		131.25.630.**		810		496	148	728	532	28	28	18	18	764		80	32	138	116	656	667	6	132	792	0.5	3450	270
HNO25/710Y		132.25.710.**		888		576	148	808	612	28	28	18	18	844		80	32	138	116	673	684	8	108	864	0.5	3880	300
HNO25/710		131.25.710.**		888		576	148	808	612	28	28	18	18	844		80	32	138	116	736	747	6	145	870	0.5	3880	300
HNO30/800		131.32.800.**		1008		636	182	920	680	36	36	22	22	964		120	40	172	142	830	841	8	123	984	0.5	5490	500
HNO30/800Y		132.32.800.**		1010		636	182	920	680	36	36	22	22	964		120	40	172	142	759	770	10	98	980	0.5	5490	500
HNO20/815	YA 20 0815N			1014.1		676	120	925	725	28	28	ф26	ф26			80	30	106	90	838	849	8	125	1000		761	290
HNO30/900		131.32.900.**		1104		736	182	1020	780	36	36	22	22	1064		120	40	172	142	930	941	8	135	1080	0.5	6190	600
HNO30/900Y		132.32.900.**		1110		736	182	1020	780	36	36	22	22	1064		120	40	172	142	859	870	10	108	1080	0.5	6190	600
HNO30/1000		131.32.1000.**		1220		836	182	1120	880	40	40	22	22	1164		120	40	172	142	1030	1041	10	119	1190	0.5	6890	680
HNO30/1000Y		132.32.1000.**		1224		836	182	1120	880	40	40	22	22	1164		120	40	172	142	959	970	12	99	1188	0.5	6890	680
HNO25/1030				1281.6		851	147	1158	917	48	48	φ33	φ33	1224		120	9	138	127	1056	1069	12	104	1248	0.5	7600	571.3
HNO30/1120		131.32.1120.**		1340		956	182	1240	1000	40	40	22	22	1284		120	40	172	142	1150	1161	10	131	1310	0.5	7680	820
HNO30/1120Y		132.32.1120.**		1344		956	182	1240	1000	40	40	22	22	1284		120	40	172	142	1079	1090	12	109	1308	0.5	7680	820
HNO40/1250Y		132.40.1250.**		1512		1055	220	1393	1107	45	45	26	26	1445		150	50	210	170	1200	1210	14	105	1470	0.5	11100	1200
HNO40/1250		131.40.1250.**		1512		1055	220	1393	1107	45	45	26	26	1445		150	50	210	170	1290	1300	12	123	1476	0.5	11100	1200
HNO20/1250				1461.6		1103	132	1355	1155	36	36	26	26			106	26	123	106	1282	1280	12	119	1428	0.5	7350	542
HNO20/1270	YA 20 1270N			1470.1		1132	120	1380	1180	44	44	26	26			80	30	106	90	1293	1304	8	182	1456		1206	450
HNO40/1400Y		132.40.1400.**		1666		1205	220	1543	1257	45	45	26	26	1595		150	50	210	170	1350	1360	14	116	1624	0.5	12400	1300
HNO40/1400		131.40.1400.**		1668		1205	220	1543	1257	45	45	26	26	1595		150	50	210	170	1440	1450	12	136	1632	0.5	12400	1300
HNO25/1390	YA 25 1390N			1637.8		1226	148	1520	1286	32	32	33	33			102	36	134	112	1412	1434	10	162	1620		1316	745
HNO20/1400				1635.2		1253	132	1505	1305	36	36	26	26			106	26	123	106	1432	1430	14	114	1596	0.5	8200	646
HNO20/1490	YA 20 1490N			1701.6		1352	120	1600	1400	50	50	26	26			80	30	106	90	1513	1524	12	140	1680		1421	530
HNO40/1600Y		132.40.1600.**		1872		1405	220	1743	1457	48	48	26	26	1795		150	50	210	170	1550	1560	16	114	1824	0.5	14200	1520
HNO40/1600		131.40.1600.**		1876		1405	220	1743	1457	48	48	26	26	1795		150	50	210	170	1640	1650	14	131	1834	0.5	14200	1520

	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HNO20/1600				1831.2		1453	132	1705	1505	40	40	26	26			106	26	123	106	1632	1630	14	128	1792	0.5	9400	731
HNO20/1600Y	YA 20 1600N			1809.6		1462	120	1710	1510	56	56	26	26			80	30	106	90	1623	1634	12	149	1788		1528	555
HNO40/1800		131.40.1800.**		2072		1605	220	1943	1657	48	48	26	26	1995		150	50	210	170	1840	1850	14	145	2030	0.5	15900	1750
HNO40/1800Y		132.40.1800.**		2080		1605	220	1943	1657	48	48	26	26	1995		150	50	210	170	1750	1760	16	127	2032	0.5	15900	1750
HNO35/1800		6397/16005G2K		1984		1605	250	1932	1657	36	48	26	26				50	217	200	1856	1850	16	127			15250	2080
HNO25/1800				2076.8		1619	147	1925	1685	36	36	33	33			117	9	138	117	1826	1836	16	127	2032	0.5	13150	1126
HNO25/1795	YA 25 1795N			2055.5		1631	148	1925	1691	44	44	33	33			102	36	134	112	1817	1839	14	145	2030		1712	980
HNO20/1800				2044.8		1653	132	1905	1705	46	46	26	26			106	26	123	106	1832	1830	16	125	2000	0.5	10700	844
HNO20/1800Y	YA 20 1800N			2027.5		1662	120	1910	1710	60	60	26	26			80	30	106	90	1823	1834	14	143	2002		1724	665
HNO36/1885				2160		1682	183	2022	1748	66	66	φ33	φ33	2088		125	11	172	140	1909	1936	16	133	2128		16200	1354
HNO20/1850	YA 22 1850N			2069.5		1712	130	1960	1760	64	64	26	26			88	32	117	98	1876	1888	14	146	2044		1770	730
HNO45/2000Y2		132.45.2000.**		2304		1779	231	2155	1845	60	60	33	33	2221		160	54	219	177	1945	1967	18	125	2250	0.5	20500	2400
HNO45/2000Y		131.45.2000.04		2304		1779	231	2155	1845	60	60	33	33	2221		160	54	219	177	2055	2059	16	141	2256	0.5	20500	2230
HNO45/2000Y1		131.45.2000.**		2304		1779	231	2155	1845	60	60	33	33	2221		160	54	219	177	2033	2055	16	141	2256	0.5	20500	2400
HNO30/1965	YA 32 1965N			2221.4		1785	184	2095	1845	56	56	33	33			126	48	170	136	1991	2017	16	137	2192		1939	1340
HNO50/2210		3-947G		2465		1805	256	2390	2020	60	60	39	39				46	236	210	2247	2261	18	139		0.5	22530	3200
HNO45/2000		131.45.2000.03		2267		1816	150	2127	1885	60	60	33	33	2195		105	33	137	117	2041		16	138	2208	0.5	16900	1120
HNO25/2000				2268.8		1819	147	2125	1885	44	44	33	33			117	9	138	117	2026	2036	16	139	2224	0.5	14500	1216
HNO20/2000				2236.8		1853	132	2105	1905	54	54	26	26			106	26	123	106	2032	2030	16	137	2192	0.5	12100	912
HNO20/2000Y	YA 22 2000N			2223.5		1862	130	2110	1910	72	72	26	26			88	32	117	98	2026	2038	14	157	2198		1917	790
HNO45/2400		132.45.2400.**		2556		2019	231	2395	2085	60	60	33	33	2461		160	54	219	177	2185	2207	18	139	2502	0.5	23100	2700
HNO45/2240		131.45.2240.**		2560		2019	231	2395	2085	60	60	33	33	2461		160	54	219	177	2273	2295	16	157	2512	0.5	23100	2700
HNO30/2240				2552.4		2022	181	2395	2100	40	40	39	39			139	42	172	139	2270	2281	18	139	2502	0.5	19500	1975
HNO25/2240				2516.4		2059	147	2366	2125	48	48	33	33			117	9	138	117	2266	2276	18	137	2466	0.5	16250	1378
HNO20/2230	YA 22 2230N			2447.5		2092	130	2340	2140	80	80	26	26			88	32	117	98	2256	2268	14	173	2422		2142	860
HNO30/2405	YA 32 2405N			2678.8		2225	184	2535	2285	64	64	33	33			126	48	170	136	2431	2457	18	147	2646		14500	1640
HNO35/2445		3-934G		2650		2240	180	2588	2300	54	54	34	34				30	165	150	2482	2487	18	150		0.5	16800	2050
HNO45/2500Y1		132.45.2500.**		2820		2279	231	2655	2345	72	72	33	33	2721		160	54	219	177	2445	2467	20	138	2760	0.5	25800	3000
HNO45/2500		131.45.2500.04		2826		2279	231	2655	2345	72	72	33	33	2721		160	54	219	177	2561	2555	18	154	2772	0.5	25800	2834
HNO45/2500Y		131.45.2500.**		2826		2279	231	2655	2345	72	72	33	33	2721		160	54	219	177	2533	2555	18	154	2772	0.5	25800	3000

INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
			2822.4		2282	181	2655	2360	44	44	39	39			139	42	172	139	2530	2541	18	154	2772	0.5	21700	2260
			2786.4		2319	147	2625	2385	54	54	33	33			117	9	138	117	2526	2536	18	152	2736	0.5	18150	1567
YA 32 2500N			2776.8		2320	184	2630	2380	72	72	33	33			126	48	170	136	2526	2552	20	137	2740		15500	1750
YA 25 2500N			2776.8		2336	148	2630	2396	56	56	33	33			102	36	134	112	2522	2544	20	137	2740		14000	1410
YA 22 2490N			2732.8		2352	130	2600	2400	84	84	26	26			88	32	117	98	2516	2528	18	150	2700		13000	1020
			3136		2562	220	2965	2640	48	48	39	39			170	50	210	170	2837	2850	20	154	3080	0.5	28250	3267
	132.45.2800.12		3114		2579	231	2955	2645	72	72	33	33	3021		160	54	219	177	2833	2855	18	170	3060	0.5	28960	3010
	131.45.2800.**		3114		2579	231	2955	2645	72	72	33	33	3021		160	54	219	177	2833	2855	18	170	3060	0.5	28800	3400
	132.45.2800.03		3120		2579	231	2955	2645	72	72	33	33	3021		160	54	219	177	2833	2855	20	153	3060	0.5	28960	3031
	132.45.2800.**		3120		2579	231	2955	2645	72	72	33	33	3021		160	54	219	177	2745	2767	20	153	3060	0.5	28800	3400
			3136		2582	181	2955	2660	48	48	39	39			139	42	172	139	2830	2841	20	154	3080	0.5	24500	2576
	6397/2590		3006		2590	200	2930	2670	60	60	39	39				21	180	179	2860	2845	16	190		0.4375	21920	3160
	6397/2590K		3006		2590	314	2930	2670	60	60	39	39				19	290	295	2864	2860	16	190		0.4375	27000	3160
			3092.4		2619	147	2925	2685	60	60	φ33	φ33	3008		117	9	138	117	2825	2836	18	169	3042	0.5	19500	1722
			3096		2619	147	2925	2685	60	60	33	33			117	9	138	117	2826	2836	20	152	3040	0.5	20450	1785
YA 32 2800N			3098.9		2620	184	2930	2680	88	88	33	33			126	48	170	136	2826	2852	22	139	3058		20000	2030
YA 25 2800N			3076.8		2636	148	2930	2696	64	64	33	33			102	36	134	112	2822	2844	20	152	3040		15500	1560
YA 40 2860N			3212.6		2648	226	3020	2720	68	48	39	39			160	56	212	170	2894	2928	24	132	3168		27000	3270
YA 22 2800N			3038.8		2662	130	2910	2710	96	96	26	26			88	32	117	98	2826	2838	18	167	3006		16500	1100
	6397/2800G		3260		2800	220	3190	2870	60	60	39	39				30	202	190	3068	3082	20	166			27000	3300
	6397/2800GK		3255		2800	240	3185	2870	48	64	39	39				30	212	210	3068	3082	18	184			27000	3300
	6397/2800GK1		3255		2800	240	3185	2870	64	64	39	M36				30	202	210	3068	3082	18	184			27000	3300
	6397/2800GK2		3255		2800	240	3185	2870	48	64	39	M36x3				30	202	210	3068	3082	18	184			27000	3300
YA 25 3015N			3296.8		2851	148	3145	2911	72	72	33	33			102	36	134	112	3037	3059	20	163	3260		17000	1770
	132.50.3150.12K1		3536		2868	270	3342	2958	72	72	45	45	3432		180	50	258	220	3197	3214	20	174	3480	0.5	37350	5385
	131.50.3150.12K		3540		2868	270	3342	2958	72	72	45	45	3432		195	50	258	220	3197	3214	20	174	3480	0.5	37350	5404
	131.50.3150.**		3540		2868	270	3342	2958	72	72	45	45	3432		180	65	258	205	3196	3213	20	174	3480	0.5	35900	5000
	132.50.3150.12K		3542		2868	270	3342	2958	72	72	45	45	3432		180	50	258	220	3197	3214	22	158	3476	0.5	37350	5409
	132.50.3150.**		3542		2868	270	3342	2958	72	72	45	45	3432		180	65	258	205	3087	3104	22	158	3476	0.5	35900	5000
			3571.2		2885	268	3350	2975	48	48	45	45			203	65	258	203	3196	3210	24	146	3504	0.5	36400	5298

	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HNO40/3155		6392/2910G		3400		2910	220	3315	2990	56	56	39	39				50	210	170	3187	3200	22	158			26700	4580
HNO40/3150				3515.6		2912	220	3315	2990	56	56	39	39			170	50	210	170	3187	3200	22	157	3454	0.5	32000	3812
HNO50/3150Y1		131.30.3150.12K		3476		2922	182	3286	3014	56	56	45	45	3376		180	40	170	132	3180	3190	20	171	3420	0.5	20500	2308
HNO30/3150				3476		2932	181	3305	3010	56	56	39	39			139	42	172	139	3180	3191	20	171	3420	0.5	27500	2828
HNO30/3150Y	YA 32 3150N			3450.9		2970	184	3280	3030	88	88	33	33			126	48	170	136	3176	3202	22	155	3410		23000	2343
HNO50/3550Y1		132.50.3550.03K		3934		3268	270	3742	3358	72	72	45	45	3832		180	65	258	202	3596	3613	22	176	3872	0.5	41050	4960
HNO50/3550Y2		132.50.3550.12		3938		3268	270	3742	3358	72	72	45	45	3832		180	65	258	202	3596	3613	22	176	3872	0.5	41050	5318
HNO50/3550Y		132.50.3550.**		3938		3268	270	3742	3358	72	72	45	45	3832		180	65	258	202	3487	3504	22	176	3872	0.5	40400	5600
HNO50/3550		131.50.3550.**		3940		3268	270	3742	3358	72	72	45	45	3832		180	65	258	202	3596	3613	20	194	3880	0.5	40400	5600
HNO50/3550Y3				3955.2		3285	268	3750	3375	54	54	45	45			203	65	258	203	3596	3610	24	162	3888	0.5	41200	5830
HNO40/3550				3911.6		3312	220	3715	3390	66	66	39	39			170	50	210	170	3587	3600	22	175	3850	0.5	36000	4255
HNO30/3550				3889.6		3332	181	3705	3410	66	66	39	39			139	42	172	139	3580	3591	22	174	3828	0.5	31080	3249
HNO40/3610		6397/3340		3888		3340	212	3735	3441	108	108	33	33				42	190	170	3612	3642	24	161		0.5	39000	4100
HNO30/3550Y	YA 32 3550N			3846.9		3370	184	3680	3430	98	98	33	33			126	48	170	136	3576	3602	22	173	3806		26000	2530
HNO25/3750	YA 25 3750N			4044.5		3586	148	3880	3646	88	88	33	33			102	36	134	112	3772	3749	22	182	4004		21500	2110
HNO50/4000Y2		132.50.4000.12		4400		3718	270	4192	3908	80	80	45	45	4282		180	65	258	202	4046	4063	25	173	4325	0.5	45020	6377
HNO50/4000Y		132.50.4000.**		4400		3718	270	4192	3908	80	80	45	45	4282		180	65	258	202	3937	3954	25	173	4325	0.5	45600	6400
HNO50/4000Y1		131.50.4000.04K		4400		3718	270	4192	3808	80	80	45	45	4282		180	65	258	202	4046	4063	22	197	4334	0.5	45020	6377
HNO50/4000		131.50.4000.**		4400		3718	270	4192	3908	80	80	45	45	4282		180	65	258	202	4046	4063	22	197	4334	0.5	45600	6400
HNO50/4000Y3				4411.2		3735	268	4200	3825	60	60	45	45			203	65	258	203	4046	4060	24	181	4344	0.5	46200	6578
HNO40/4000				4363.2		3762	220	4165	3840	72	72	39	39			170	50	210	170	4037	4050	24	179	4296	0.5	40100	4805
HNO30/4000				4351.6		3782	181	4155	3860	72	72	39	39			139	42	172	139	4030	4041	22	195	4290	0.5	35080	3752
HNO40/4000Y	YA 40 4000N			4340.6		3788	226	4160	3860	96	96	39	39			160	56	212	170	4034	4068	24	179	4296		35000	4380
HNO30/4000Y	YA 32 4000N			4286.5		3820	184	4130	3880	108	108	33	33			126	48	170	136	4026	4052	22	193	4246		27500	2860
HNO25/4300	YA 25 4300N			4594.5		4136	148	4430	4196	100	100	33	33			102	36	134	112	4322	4344	22	207	4554		24300	2480
HNO50/4500Y1		131.50.4500.04		4880		4218	270	4692	4308	80	80	45	45	4782		185	60	258	220	4546	4565	20	242	4840	0.5	49000	7250
HNO50/4500Y2		132.50.4500.04		4895		4218	270	4692	4308	80	80	45	45	4782		185	60	258	220	4546	4565	25	193	4825	0.5	49000	7333
HNO50/4500Y		132.50.4500.**		4906		4218	270	4692	4308	80	80	45	45	4782		185	65	258	202	4437	4454	25	193	4825	0.5	54450	7300
HNO50/4500		131.50.4500.**		4906		4218	270	4692	4308	80	80	45	45	4782		185	65	258	202	4546	4563	22	220	4840	0.5	54450	6942
HNO50/4500Y3				4915.2		4235	268	4700	4325	68	68	45	45			203	65	258	203	4546	4560	24	202	4848	0.5	54800	7456

	INA 型号	LYC 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
型号	INA 型号	LYC 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
HNO40/4500				4867.2		4262	220	4665	4340	84	84	39	39			170	50	210	170	4537	4550	24	200	4800	0.5	45450	5410
HNO25/4610	YA 25 4610N			4902.5		4445	148
HNO50/5000Y1		131.60.5000.04		5440		4670	320	5220	4766	100	100	45	45	5320		220	65	302	255	5062	5082	20	270	5400	0.5	68340	11752
HNO40/4915	YA 40 4915N			5252.6		4703	226	5075	4775	116	116	39	39			160	56	212	170	4949	4983	24	217	5208		44300	5560
HNO50/5000				5419.2		4735	268	5200	4825	78	78	45	45			203	65	258	203	5046	5060	24	222	5328	1	58200	8259
HNOY50/5000	YA 50 5000N			5396.6		4740	280	5200	4830	92	92	49	49			202	68	266	212	5043	5086	24	223	5352		51800	8100
HNO50/5600				6019.2		5335	268	5800	5425	90	90	45	45			203	65	258	203	5646	5660	24	248	5952	0.5	65400	9448
HNO50/6300				6715.2		6035	268	6500	6125	100	100	45	45			203	65	258	203	6346	6360	24	276	6624	1	73800	10536
HNO50/6735				7147.2		6470	268	6935	6560	108	108	45	45			203	65	258	203	6781	6795	24	295	7080	0.5	78900	11200
HNO70/5600					6019	5240	320
