四点接触球内外双法兰

作者：发布时间：2016-02-01 浏览次数：3780

打印收藏关闭

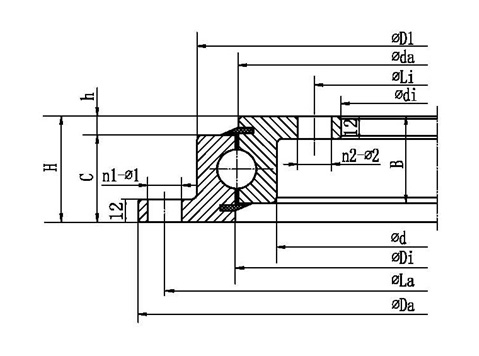

INA 型号	Rothe Erde 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
INA 型号	Rothe Erde 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
				401	233	40	380	260	8	8	14	φ14	298	348			30.5	30.5	320	322					65	11
				401	233	40	380	260	8	8	14	φ14	298	318			30.5	30.5	320	322					65	11
				360	256	19.05	340	276	12	12	φ9	M8	325			2.05	17	17	302	300					240	4.7
	230.20.0400.013			518	304	56	490	332	8	12	18	18				10.5	45.5	45.5	415.5	412.5					250	23.4
	230.20.0400.503			518	304	56	490	332	16	24	18	18				10.5	45.5	45.5	415.5	412.5					250	23
				518	304	56	490	332	8	12	18	φ18	454	368		10	46	46	415	411					480	25.3
				518	304	56	490	332	8	12	18	φ18	456	372		10	46	46	415.5	412.5					620	23.5
		SD.505.20.00.C		518	304	56	490	332	8	12	18	φ18	453	375		10	46	46	415.5	412.5					500	24.3
VLU200414ZT				518	304	56	490	332	8	12	φ18	φ18	458.5	369.5		8.5	47.5	47.5	415.5	412.5					600	26.5
VLU200414				518	304	56	490	332	8	12	18	18				8.5	47.5	47.5	415.5	412.5					295	23.5
	230.21.0475.013			517	305	56	490	332	8	12	18	18				10.5	45.5	45.5	415.5	412.5					250	23.4
				500	310	52	475	340	8	8	φ13	φ13	374	446			40	40	404	405					370	23
				501	333	40	480	360	12	12	M12	M12	396	446			30.5	30.5	418	420					88	13.6
				501	333	40	480	360	8	8	14.3	φ14.3	396	446			30.5	30.5	418	420					88	13.6
	230.20.0500.013			648	434	56	620	462	10	14	18	18				10.5	45.5	45.5	545.5	542.5					330	31
	230.20.0500.503			648	434	56	620	462	20	28	18	18				10.5	45.5	45.5	545.5	542.5					330	30.4
				648	434	56	620	462	10	14	18	φ18	582	500		11.5	44.5	44.5	542	540					840	33
				648	434	56	620	462	10	14	18	φ18	584	498		10	46	46	544	541					610	33.5
		SD.650.20.00.C		648	434	56	620	462	10	14	18	φ18	583	505		10	46	46	545.5	542.5					660	32
				648	434	56	620	462	10	14	φ18	φ18	582	500		11.5	44.5	44.5	542	540					840	33
	230.20.0500.013			648	434	56	620	462	20	28	φ18	φ18	583	505		10.5	45.5	45.5	545.5	542.5					660	30.4
VLU200544ZT				648	434	56	620	462	10	14	φ18	φ18	588.5	499.5		8.5	47.5	47.5	545.5	542.5					800	35.4
VLU200544				648	434	56	620	462	10	14	18	18				8.5	47.5	47.5	545.5	542.5					385	31
		SD.650.20.00.C		648	434	56	620	462	10	14	φ18	φ18	583	505		10	46	46	545.5	542.5					400	31
	230.21.0575.013			647	435	56	620	462	10	14	18	18				10.5	45.5	45.5	545.5	542.5					330	31
	230.20.0600.013			748	534	56	720	562	12	16	18	18				10.5	45.5	45.5	645.5	642.5					390	36.4
	230.20.0600.503			748	534	56	720	562	24	32	18	18				10.5	45.5	45.5	645.5	642.5					390	35.8
		SD.750.20.00.C		748	534	56	720	562	12	16	18	φ18	683	605		10	46	46	645.5	642.5					780	38
VLU200644ZT				748	534	56	720	562	12	16	φ18	φ18	685	602		8.5	47.5	47.5	645.5	642.5					780	38
VLU200644ZT				748	534	56	720	562	12	16	φ18	φ18	688.5	599.5		8.5	47.5	47.5	645.5	642.5					900	42

INA 型号	Rothe Erde 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
INA 型号	Rothe Erde 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
				748	534	56	720	562	12	16	φ18	φ18	685	598		10	46	46	645.5	642.5					780	38
VLU200644				748	534	56	720	562	12	16	18	18				8.5	47.5	47.5	645.5	642.5					455	36.5
		SD.750.20.00.C		748	534	56	720	562	12	16	φ18	φ18	683	605		10	46	46	645.5	642.5					460	36.5
	230.21.0675.013			747	535	56	720	562	12	16	18	18				10.5	45.5	45.5	645.5	642.5					390	36.4
		SD.750.20.00.C		746	536	56	720	562	12	16	φ18	φ18	683	605		10	46	46	645.5	642.5					780	38
				850	632	56	820	662	13	14	16.5	φ16.5	786	702		11.5	44.5	44.5	746	742					670	42.7
	230.20.0700.013			848	634	56	820	662	12	16	18	18				10.5	45.5	45.5	745.5	742.5					450	42.8
	230.20.0700.503			848	634	56	820	662	24	32	18	18				10.5	45.5	45.5	745.5	742.5					450	42.2
				848	634	56	820	662	12	16	18	φ18	784	698		10	46	46	745	741					840	45.9
				848	634	56	820	662	12	16	18	φ18	783	705		10	46	46	745.5	742.5					1000	42.5
				848	634	56	820	662	12	16	φ13	φ13	789	695		10	46	46	745.5	742.5					1000	47.5
VLU200744ZT				848	634	56	820	662	12	16	φ18	φ18	788.5	699.5		8.5	47.5	47.5	745.5	742.5					1050	45
VLU200744				848	634	56	820	662	12	16	18	18				8.5	47.5	47.5	745.5	742.5					530	42.5
	230.21.0775.013			847	635	56	820	662	12	16	18	18				10.5	45.5	45.5	745.5	742.5					450	42.8
	230.20.0800.013			948	734	56	920	762	14	18	18	18				10.5	45.5	45.5	845.5	842.5					510	47.8
	230.20.0800.503			948	734	56	920	762	28	36	18	18				10.5	45.5	45.5	845.5	842.5					510	47.1
				948	734	56	920	762	14	18	18	φ18	884	798		10	46	46	845	841					970	52.5
				948	734	56	920	762	14	18	18	φ18	883	805		10	46	46	844	840					1350	48.8
		SD.950.20.00.C		948	734	56	920	762	14	18	18	φ18	883	805		10	46	46	845.5	842.5					1030	50
VLU200844ZT				948	734	56	920	762	14	18	φ18	φ18	888.5	799.5		8.5	47.5	47.5	845.5	842.5					1200	53.8
VLU200844				948	734	56	920	762	14	18	18	18				8.5	47.5	47.5	845.5	842.5					600	48
	230.21.0875.013			947	735	56	920	762	14	18	18	18				10.5	45.5	45.5	845.5	842.5					510	47.8
		SD.950.20.00.C		946	736	56	920	762	14	18	φ18	φ18	883	805		10	46	46	845.5	842.5					1030	50
	280.30.0900.013			1100	805	90	1060	845	30	30	22	22				19	71	71	953.5	956.5					1750	131
VLU 300955				1100	805	90	1060	845	30	30	22	22				19	71	71	953	957					2550	135
		SD.1100.32.00.C		1100	805	90	1060	845	30	30	φ22	φ22	1017	893		19	71	71	955	955					2250	131
	280.30.0975.013			1098	807	90	1060	845	30	30	22	22				19	71	71	953.5	956.5					1750	131
	230.20.0900.013			1048	834	56	1020	862	16	20	18	18				10.5	45.5	45.5	945.5	942.5					570	53.1
	230.20.0900.503			1048	834	56	1020	862	32	40	18	18				10.5	45.5	45.5	945.5	942.5					570	52.3
		SD.1050.20.00.C		1048	834	56	1020	862	16	20	18	φ18	983	905		10	46	46	945.5	942.5					1440	55.6

INA 型号	Rothe Erde 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
INA 型号	Rothe Erde 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
VLU200944ZT				1048	834	56	1020	862	16	20	φ18	φ18	988.5	899.5		8.5	47.5	47.5	945.5	942.5					1350	61
VLU200944				1048	834	56	1020	862	16	20	18	18				8.5	47.5	47.5	945.5	942.5					670	54
	230.21.0975.013			1047	835	56	1020	862	16	20	18	18				10.5	45.5	45.5	945.5	942.5					570	53.1
	280.30.1000.013			1200	905	90	1160	945	30	30	22	22				19	71	71	1053.5	1056.5					1840	145
VLU301055				1200	905	90	1160	945	30	30	22	22				19	71	71	1053	1057					2800	149
		SD.1200.32.00.C		1200	905	90	1160	945	30	30	φ22	φ22	1117	993		19	71	71	1055	1055					2500	145
	280.30.1075.013			1198	907	90	1160	945	30	30	22	22				19	71	71	1053.5	1056.5					1840	145
				1206	978	52	1168.4	1012.9	32	40	17	M16	1132	1046		12	40	40	1094	1090					1500	63.5
	230.20.1000.013			1198	984	56	1170	1012	16	20	18	18				10.5	45.5	45.5	1095.5	1092.5					665	61.9
	230.20.1000.503			1198	984	56	1170	1012	32	40	18	18				10.5	45.5	45.5	1095.5	1092.5					665	61.1
		SD.1200.20.00.C		1198	984	56	1170	1012	16	20	18	φ18	1133	1055		10	46	46	1095.5	1092.5					1700	62.8
VLU 201094				1198	984	56	1170	1012	16	20	18	18				8.5	47.5	47.5	1095.5	1092.5					770	62.5
		SD.1200.20.00.C		1198	984	56	1170	1012	16	20	φ18	φ18	1133	1055		10	46	46	1095.5	1092.5					780	62
	230.21.1075.013			1197	985	56	1170	1012	16	20	18	18				10.5	45.5	45.5	1095.5	1092.5					665	61.9
				1198	988	57	1170	1012	18	20	φ18	φ18	1132	1052		12	45	45	1094	1090					1750	61.6
	280.30.1100.013			1300	1005	90	1260	1045	36	36	22	22				19	71	71	1153.5	1156.5					1900	159
VLU 301155				1300	1005	90	1260	1045	36	36	22	22				19	71	71	1153	1157					3100	164
		SD.1300.32.00.C		1300	1005	90	1260	1045	36	36	φ22	φ22	1217	1093		19	71	71	1155	1155					2700	159
	280.30.1175.013			1298	1007	90	1260	1045	36	36	22	22				19	71	71	1153.5	1156.5					1900	159
	280.30.1200.013			1400	1105	90	1360	1145	42	42	22	22				19	71	71	1253.5	1256.5					1950	172
VLU 301255				1400	1105	90	1360	1145	42	42	22	22				19	71	71	1253	1257					3350	177
		SD.1400.32.00.C		1400	1105	90	1360	1145	42	42	φ22	φ22	1317	1193		19	71	71	1255	1255					3000	172
	280.30.1275.013			1398	1107	90	1360	1145	42	42	22	22				19	71	71	1253.5	1256.5					1950	172
	280.30.1300.013			1500	1205	90	1460	1245	42	42	22	22				19	71	71	1353.5	1356.5					2000	186
VLU 301355				1500	1205	90	1460	1245	42	42	22	22				19	71	71	1353	1357					3600	191
		SD.1500.32.00.C		1500	1205	90	1460	1245	42	42	φ22	φ22	1417	1293		19	71	71	1355	1355					3260	186
	280.30.1375.013			1498	1207	90	1460	1245	42	42	22	22				19	71	71	1353.5	1356.5					2000	186
	280.30.1400.013			1600	1305	90	1560	1345	48	48	22	22				19	71	71	1453.5	1456.5					2050	200
	280.30.1400.013			1600	1305	90	1560	1345	48	48	φ22	φ22	1517	1393		19	71	71	1456.5	1453.5					4100	200
				1600	1305	90	1560	1345	48	48	φ22	φ22	1517	1393		19	71	71	1456.5	1453.5					4100	200

INA 型号	Rothe Erde 型号	TG 型号	外形尺寸(mm)				安装尺寸(mm)						结构尺寸(mm)								齿参数(mm)				额定轴向静负荷(KN)	重量(KG)
INA 型号	Rothe Erde 型号	TG 型号	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	额定轴向静负荷(KN)	重量(KG)
VLU 301455				1600	1305	90	1560	1345	48	48	22	22				19	71	71	1453	1457					4000	206
		SD.1600.32.00.C		1600	1305	90	1560	1345	48	48	φ22	φ22	1517	1393		19	71	71	1455	1455					3440	200
	280.30.1475.013			1598	1307	90	1560	1345	48	48	22	22				19	71	71	1453.5	1456.5					2050	200
				1700	1405	90	1660	1445	20	20	22	φ22	1617	1493		19	71	71	1560	1556					3000	213
