SB22210C3W33SS|SB22211C3W33SS|SB22212C3W33SS SB22213C3W33SS|SB22214C3W33SS| SB22215C3W33SS |SB22216C3W33SS|SB22226W33SS轴承研发下线
洛阳华纳精密轴承科技有限公司,主要从事研发各类替代国外进口产品,非标产品来样加工替代进口,本公司有技术研发团队。生产的替代美国MCGILL 轴承。该系列产品目前我公司都在生产销售中,产品工艺及其结构按照国际生产工艺标准生产研发,大部分该系列轴承都有半成品及其现货。
该单列调心滚子轴承的优点是密封性能强,双侧密封双侧带卡簧,避免了轴承在工作使用过程中调心角度过大直接导致密封脱落问题,有效帮客户解决了使用难题。该产品一般使用场合较为广泛,目前市场前景比较广泛。一般游隙多选用大游隙,具有旋转灵活性高的优点,轴承内部直接填充润滑脂,较强的密封性有效的防止油脂外漏等弊端,外径带油槽油孔,使用较长时间后,可以定期通过油槽油孔往轴承内部加入润滑脂进行轴承维护工作,有效的提高轴承的使用寿命。
该轴承内部滚动体标准工艺为单排自调心结构工艺,带有保持器工艺。如果有非标尺寸要求,也可按照客户尺寸要求进行定制生产。
常见型号如下:
SB22204C3W33SS SB22205C3W33SS SB22206C3W33SS
SB22207C3W33SS SB22208C3W33SS SB22209C3W33SS
SB22210C3W33SS SB22211C3W33SS SB22212C3W33SS
SB22213C3W33SS SB22214C3W33SS SB22215C3W33SS
SB22216C3W33SS SB22217C3W33SS SB22218C3W33SS
SB22219C3W33SS SB22220C3W33SS SB22222C3W33SS
B22224C3W33SS SB22226C3W33SS SB22228C3W33SS
B22310C3W33SS SB22311C3W33SS SB22312C3W33SS
SB22313C3W33SS SB22314C3W33SS SB22315C3W33SS
SB22316C3W33SS SB22317C3W33SS SB22318C3W33SS
SB22319C3W33SS SB22320C3W33SS
SB22204W33SS SB22205W33SS SB22206W33SS
SB22207W33SS SB22208W33SS SB22209W33SS
SB22210W33SS SB22211W33SS SB22212W33SS
SB22213W33SS SB22214W33SS SB22215W33SS
SB22216W33SS SB22217W33SS SB22218W33SS
SB22219W33SS SB22220W33SS SB22222W33SS
B22224W33SS SB22226W33SS SB22228W33SS
B22310W33SS SB22311W33SS SB22312W33SS
SB22313W33SS SB22314W33SS SB22315W33SS
SB22316W33SS SB22317W33SS SB22318W33SS
SB22319W33SS SB22320W33SS

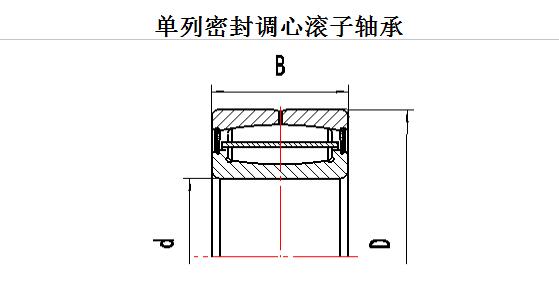

该轴承结构示意图如下
轴承型号 | 外型尺寸 mm | 额定负荷 KN | ||||
Type | bcundary dimensions | basic load ratings | ||||
新型号 | 老型号 | 内径 | 外径 | 宽度 | 动负荷 | 静负荷 |
new | old | d | D | B | Cr(KN) | Cor(KN) |
SB-22206W33SS | 30 | 62 | 20 | 51.4 | 48.8 | |
SB-22207W33SS | 35 | 72 | 23 | 67.6 | 67.1 | |
SB-22208W33SS | 40 | 80 | 23 | 75.1 | 74.4 | |
SB-22308W33SS | 40 | 90 | 33 | 114 | 116 | |
SB-22209W33SS | 45 | 85 | 23 | 78.6 | 80.5 | |
SB-22309W33SS | 45 | 100 | 36 | 134 | 151.6 | |
SB-22210W33SS | 50 | 90 | 23 | 83.8 | 89 | |
SB-22310W33SS | 50 | 110 | 40 | 166 | 185.5 | |
SB-22211W33SS | 55 | 100 | 25 | 102.3 | 126 | |
SB-22311W33SS | 55 | 120 | 43 | 184 | 231.8 | |
SB-22212W33SS | 60 | 110 | 28 | 130 | 155 | |
SB-22312W33SS | 60 | 130 | 46 | 236 | 252.5 | |
SB-22213W33SS | 65 | 120 | 31 | 158 | 179 | |
SB-22313W33SS | 65 | 140 | 48 | 256.9 | 273.1 | |
SB-22214W33SS | 70 | 125 | 31 | 160 | 189 | |
SB-22314W33SS | 70 | 150 | 51 | 304 | 356 | |
SB-22215W33SS | 75 | 130 | 31 | 167.3 | 199 | |
SB-22315W33SS | 75 | 160 | 55 | 333 | 393 | |
SB-22216W33SS | 80 | 140 | 33 | 186 | 218.5 | |
SB-22316W33SS | 80 | 170 | 58 | 345 | 447 | |
SB-22217W33SS | 85 | 150 | 36 | 226.4 | 269 | |
SB-22317W33SS | 85 | 180 | 60 | 422 | 475.7 | |
SB-22218W33SS | 90 | 160 | 40 | 263.3 | 310 | |
SB-22318W33SS | 90 | 190 | 64 | 438 | 576 | |
SB-22219W33SS | 95 | 170 | 43 | 315 | 373 | |
SB-22319W33SS | 95 | 200 | 67 | 487 | 634 | |
SB-22220W33SS | 100 | 180 | 46 | 333 | 403.4 | |
SB-22320W33SS | 100 | 215 | 73 | 573 | 787 | |
SB-22222W33SS | 110 | 200 | 53 | 428.8 | 539.3 | |
SB-23024W33SS | 120 | 180 | 46 | 314 | 462 | |
SB-22224W33SS | 120 | 215 | 58 | 504.2 | 625.7 | |
SB-22226W33SS | 130 | 230 | 64 | 590 | 774 | |
SB-22228W33SS | 140 | 250 | 68 | 708 | 929 |
